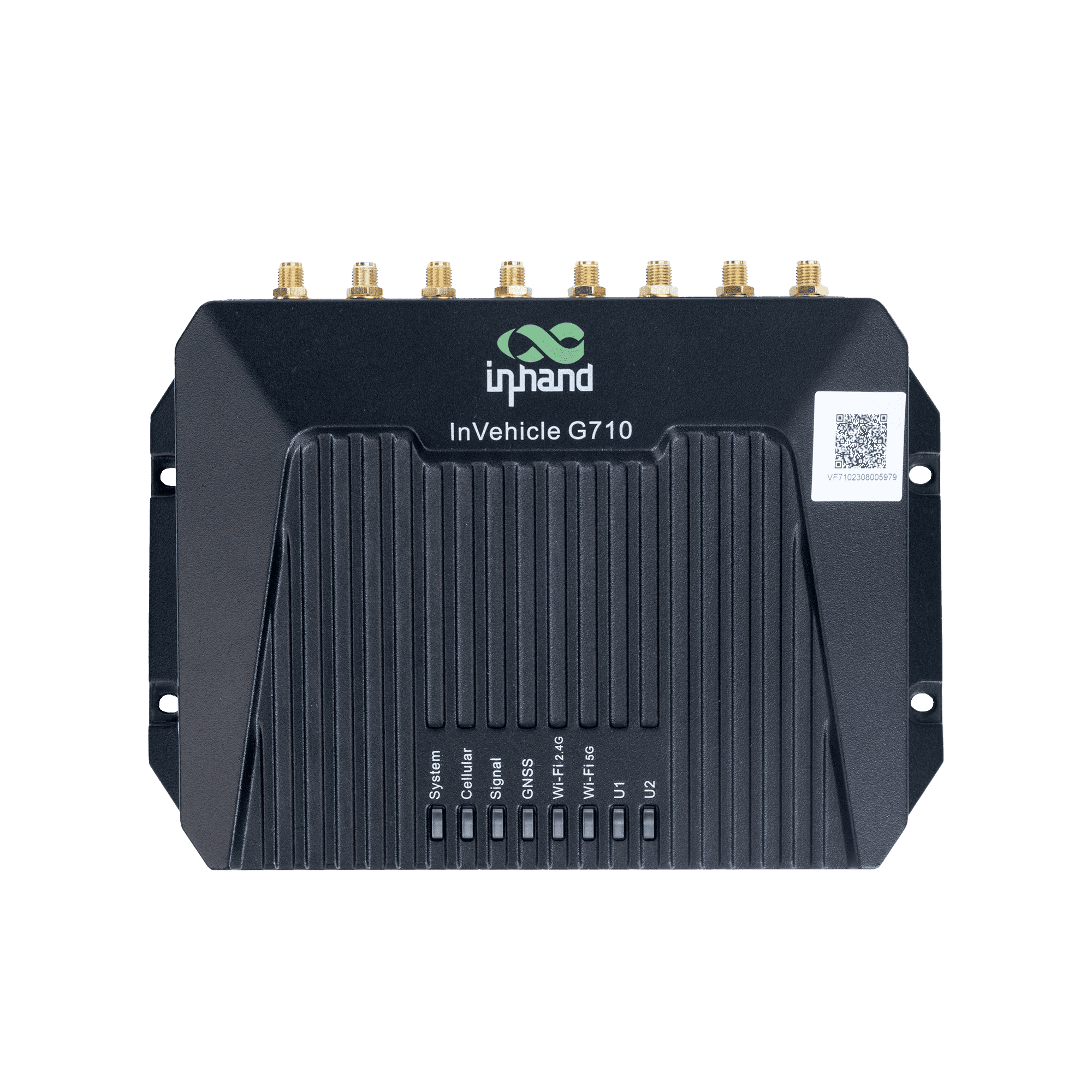

VG710-H
5G-Fahrzeug-Gateway
Robustes 5G-Fahrzeuggateway für vernetzte Flotten,
Ausgestattet mit ultraschnellem 5G, präziser Positionierung, umfangreichen Fahrzeugschnittstellen und integriertem Edge-Computing für Echtzeitdaten und skalierbare Mobilitätslösungen.
ÜBERBLICK
5G-Konnektivität und intelligente Fahrzeuge
Ultraschnelle 5G-Fahrzeugkonnektivität
Unterstützt 5G SA und NSA mit Geschwindigkeiten von bis zu 2,1 Gbit/s, ist abwärtskompatibel mit 4G und 3G und gewährleistet so eine zuverlässige, zukunftssichere Fahrzeugvernetzung.
Für raue Umgebungen
Das industrietaugliche Design mit IP64-Schutzart gewährleistet eine stabile Leistung auch unter Vibrationen, Staub, Feuchtigkeit und extremen Temperaturen im Straßenverkehr.
Echtzeit-Fahrzeugdatenerfassung
Die integrierten CAN-Bus-, J1939- und OBD-Schnittstellen ermöglichen eine kontinuierliche Fahrzeugdiagnose und helfen Flottenbetreibern, Ausfallzeiten zu reduzieren und die betriebliche Effizienz zu verbessern.
Ständige, präzise Positionierung
Die Kombination von Multi-Konstellations-GNSS mit Trägheitsnavigation gewährleistet eine präzise Ortung auch in Tunneln, Häuserschluchten und bei schwachen Signalverhältnissen.
Edge Computing im Fahrzeug
Eine programmierbare Edge-Plattform mit Unterstützung für Python, Docker und Node-RED ermöglicht lokale Datenverarbeitung, schnellere Reaktionszeiten und intelligente Fahrzeuganwendungen.
Ein Gateway, alle Geräte
Umfangreiche Ethernet-, serielle, I/O- und Bluetooth-Schnittstellen verbinden Kameras, Sensoren, Displays und Geräte von Drittanbietern zu einem einheitlichen Telematiksystem.
-
Technische Kernspezifikationen
Mobilfunknetz 5G SA/NSA Sub-6, mit LTE/3G-Fallback (modellabhängig)Cloud- und IoT-Integration Unterstützt MQTT, DDS, AMQP, REST und CoAP; kompatibel mit Azure und DrittanbieterplattformenAbmessungen 188,1 × 104,5 × 48,8 mmEdge Computing Unterstützt Python, C/C++ und Docker; bietet Python 3, Docker und Azure IoT Edge SDKs.Eingangsspannungsbereich 9-36 V DC (konfigurierbar auf 7-36 V DC)Schnittstellenfähigkeit 4× Gigabit-Ethernet, 2× CAN, J1708, LIN, RS232, RS485, DI/DO/AI, 1-WireBetriebstemperatur -30 °C bis +70 °C (minimale Anlauftemperatur: -35 °C)Positionierungsfähigkeit GPS/GLONASS/Galileo/Beidou + Trägheitsnavigation (DR)Schutzklasse IP64VPN & Sicherheit Unterstützt IPSec/L2TP/GRE/OpenVPN mit SPI-Firewall, ACL, AAA und ZertifikatsverwaltungGewicht 775 gWLAN & Bluetooth Dualband-Wi-Fi 5 (AP/Client) + Bluetooth 4.1
-
Leistungskennzahlen
CPU ARM Cortex A7Hauptfrequenz 717 MHzRAM 1 GB DDR3Lagerung 8 GB eMMC
-
Konnektivität
Antenne SMA-K: Mobilfunk/GNSS; RP-SMA-K: 2 × Wi-Fi + BLEBluetooth Bluetooth 4.1Mobilfunk 5G SA/NSA Sub-6 oder LTE CAT6 (modellabhängig)Ethernet 4 × 10/100/1000 Mbit/s RJ45MicroSD Bis zu 32 GB
-
Satellitennavigation
Eingebauter Sensor Beschleunigungsmesser + Gyroskop, unterstützt DRGNSS-Empfänger GPS, GLONASS, Galileo, BeidouAktualisierungsrate der Navigation Max. 10 HzPositionsgenauigkeit 2,5 m CEPTracking-Empfindlichkeit -160 dBm
-
W-lan
Frequenz 2,4/5 GHz DualbandMaximale Leistung 2,4 GHz: 17 dBm; 5 GHz: 17 dBmProtokoll Wi-Fi 5Arbeitsmodus AP / Client
-
Fahrzeugschnittstellen
Audio/Sprache R, L, MicDiagnostik 2 × CAN-Bus, 1 × J1708, 1 × LIN-BusDO/DI/AI 2 × DO, 4 × DI/AI oder 2 × DI/AIAndere 1-Draht (Treiber-ID / Temperatur)Serielle Schnittstelle 1 × RS232, 1 × RS485
-
Leistung
Eingangsspannung 9–36 V DC (konfigurierbar auf 7–36 V DC)Betriebsleistung 12,00 W im DurchschnittSpitzenleistung 18,20 W SpitzenleistungPin-Definition V+, V-, Zündsignal, NC (4 Pins)Schutz Eingebauter Überspannungsschutz mit verzögerter ZündinduktionStandby-Leistung 0,006 W
-
Mechanik & Umwelt
Kühlung StrahlungskühlungAbmessungen (B × T × H) 188,1 × 104,5 × 48,8 mmGehäuse Aluminium-DruckgussLuftfeuchtigkeit 95% RH @ 60 °CInstallation WandmontageBetriebstemperatur -30 °C ~ +70 °CSchutzklasse IP64SIM Dual-SIM, 2FFStarttemperatur -35 °CLagertemperatur -40 °C ~ +85 °CGewicht 775 g
-
Normen und Zertifizierungen
Zertifizierung CE, E-Prüfzeichen, ITxPT, FCC, IC, PTCRB, RoHS, VZW, AT&T, TMOBrandschutz EN45545-2:2020Schienenstandard EN50155, EN50121, EN61373Fahrzeugstandard ECE-R10, R118Garantie 3 Jahre
-
Netzwerkfunktionen
Authentifizierung CHAP/PAP/MS-CHAP/MS-CHAP V2Konfiguration Lokale/Remote-Verbindungen: HTTP, HTTPS, Telnet, SSHDiagnostik Ping, Traceroute, SnifferIP-Anwendung IPv6, Ping, Traceroute, DHCP-Server/Relay/Client, DNS-Relay, DDNS, Telnet, SSH, HTTP, HTTPS, TFTP, FTP, SFTP, PortalIP-Routing Statisches Routing, RIP, OSPF, BGP, IGMP-ProxyLAN-Protokoll ARP, EthernetNetzwerkzugriff APN, VPDNUpgrade Lokaler/Remote-Web-, DM-, TFTP-, FTP-, SFTP-Server
-
Sicherheit
AAA Lokale Authentifizierung, Radius, TACACS+, LDAPCA-Zertifikat PEM, PKCS12, SCEPFirewall SPI, DoS-Abwehr, Multicast-/Ping-Filter, ACL, NAT/PAT/DMZ/Portweiterleitung/virtueller ServerBenutzerebene Administrator / Nur-Lese-ModusVPN IPSec VPN, L2TP, GRE, OpenVPN, CA
-
Zuverlässigkeit
Backup Floating Routing, VRRP, SchnittstellensicherungLinkerkennung Herzschlagerkennung, automatische WahlwiederholungOffline-Speicherung Integrierter Cache bei fehlender NetzwerkverbindungWachhund Selbsterkennung und automatische Reparatur
-
WLAN
Protokoll IEEE 802.11 b/g/n/a/acSicherheit Gemeinsamer Schlüssel, WPA/WPA2, WEP/TKIP/AES
-
Edge Computing
Cloud-Dienste von Drittanbietern MS Azure, SmartFleet und APIs für DrittanbieterplattformenDocker-Images Node-RED, Ubuntu, Docker für ARM 32 usw.Edge-Plattform Integrierte Edge-Computing-PlattformIDE Visual Studio CodeIoT-Architektur MQTT, DDS, AMQP, XMPP, JMS, REST, CoAPProgrammierbar Python, C/C++, DockerSDK Python 3 SDK, Docker SDK, Azure IoT Edge SDK
-
Anwendungsdienste
Cloud-Dienste Geräte-Manager und InConnectEreignisalarm Anpassbare Alarme für DI, Netzwerk, Service, Stromversorgung, Temperatur und SpannungNachrichten-Push SMS, E-Mail, App, DigitalausgangFahrzeugtelemetrie Umfangreiche Schnittstellen für Telemetrie und Anlagenverfolgung
Standardpaket*
- VG710-H Fahrzeuggateway *1
- VG710-H Netzkabel *1
* Der Standardpaketinhalt variiert je nach Standardbestellcode.
Optionales Zubehör
- 5G-Antenne *4
- 4G-Antenne *2
- WLAN-Antenne *2
- GNSS-Antenne *1
- Bluetooth-Antenne *1
- Netzwerkkabel M12 X-codierter Stecker auf RJ45
- Hilfs-ITxPT-Kabel*1
- VG710-H DC-Stromkabel ITxPT*1
- FMS ITxPT-Kabel*1
Kontaktieren Sie uns Um mehr über unsere Verpackungsoptionen zu erfahren, wenden Sie sich bitte direkt an uns.
DeviceLive
IoT-Geräteverwaltungsplattform
Gerätemanagement, Fernüberwachung, Edge-App-Management und Fernwartung helfen Industrieunternehmen beim Aufbau intelligenter Edge-Netzwerke.
Ähnliche Fälle
Telematiklösung für Brecher
Telematik-Lösung für Brecher – Anwendungen und Fallstudien: Wichtigste Erkenntnisse…
Mehr erfahren →
Digitale Modernisierung des städtischen Bussystems
Digitale Modernisierung von städtischen Bussystemen: Anwendungen und Fallstudien – Wichtigste Erkenntnisse…
Mehr erfahren →
Flottenmanagement für Feuerwehrfahrzeuge
Flottenmanagement für Feuerwehrfahrzeuge: Anwendungsbeispiele und Fallstudien – Wichtigste Erkenntnisse zum Flottenmanagement…
Mehr erfahren →
Smart Apron Fahrzeugtelematiklösung
Smart Apron Fahrzeugtelematik-Lösung: Anwendungsbeispiele und Schlüsselerkenntnisse…
Mehr erfahren →Häufig gestellte Fragen
Welche Mobilfunkanbieter sind mit dem VG710-H zertifiziert?
VG710-H-NRQ5 (5G NR, global, 3GPP Release 16) ist zertifiziert mit Verizon, AT&T, T-Mobile und FirstNet (5G)sowie FCC, IC, PTCRB, CE, E-Mark, ITxPT und RoHS. VG710-H-NRQ3 (5G NR, global, 3GPP Release 15) ist zertifiziert mit Verizon, AT&T, T-Mobile, Rogers, Bell (Kanada) und FirstNet (LTE/4G)Die VG710-H ist die 5G-Version mit RJ45-Ethernet- und SMA-Antennenanschlüsse, 1 GB DDR3 RAM, Dualband-Wi-Fi 5, BLE und Multi-Konstellations-GNSS mit Koppelnavigation.
Wie schalte ich das VG710-H in einem Fahrzeug ein?
Der VG710-H benötigt den Zündsignal (IGT) Zum Einschalten verbinden Sie den IGT-Pin des 4-poligen Stromsteckers mit dem zündungsgesteuerten Stromkreis des Fahrzeugs. Ohne IGT bleibt das Gerät ausgeschaltet. Eingangsspannung: 9–36 V DC. Nach Aktivierung von IGT leuchten die LEDs auf und der Startvorgang beginnt. Zündverzögerung und verzögertes Ausschaltverhalten können Sie hier konfigurieren: Administration > System > GrundeinstellungenStandard-WLAN: SSID VG710-XXXXXX / VG710-5G-XXXXXX .
Wie verbinde ich den VG710-H mit dem Mobilfunknetz und richte den APN ein?
Legen Sie die SIM-Karte bei ausgeschaltetem Gerät ein. Schalten Sie das Gerät mit IGT ein – das VG710-H erkennt den Mobilfunkanbieter in den meisten Fällen automatisch und wählt den passenden APN aus, sodass keine manuelle Einrichtung erforderlich ist. Falls die Mobilfunkverbindung nicht hergestellt wird, melden Sie sich an bei http://192.168.2.1 , gehe zu Netzwerk > Mobilfunk > MobilfunkKonfigurieren Sie APN, Authentifizierung und Dual-SIM-Aktivierung auf derselben Seite und klicken Sie auf AnwendenÜberprüfen Sie dies, indem Sie Folgendes prüfen: Zelluläre LEDDauerhaft grün = Netzwerkverbindung; blinkend grün = Datenübertragung; aus = keine Netzwerkverbindung. Die SIM-LED zeigt die SIM-Kartenerkennung an.
Worin unterscheidet sich die VG710-H von der VG710-M und der 4G VG710?
Der VG710-H ist die 5G-Version mit RJ45-Ethernet- und SMA-Antennenanschlüsse — konzipiert für den Einsatz in gewerblichen Flotten und standardmäßigen Fahrzeugen. VG710-M Verwendung M12 X/D-codierte Ethernet- + FAKRA-Antennenanschlüsse für vibrationsfeste Kabel – entwickelt für Schienenverkehr, öffentliche Verkehrsmittel und Nutzfahrzeuge (zertifiziert nach EN50155 / EN50121 / EN61373 / EN45545); erhältlich in 5G oder 4G LTE Zelluläre Varianten. Die 4G VG710 ist die LTE Cat 6 Version mit RJ45 + SMA, für den Einsatz in kommerziellen Flotten, wo 4G LTE die Bandbreitenanforderung erfüllt.
