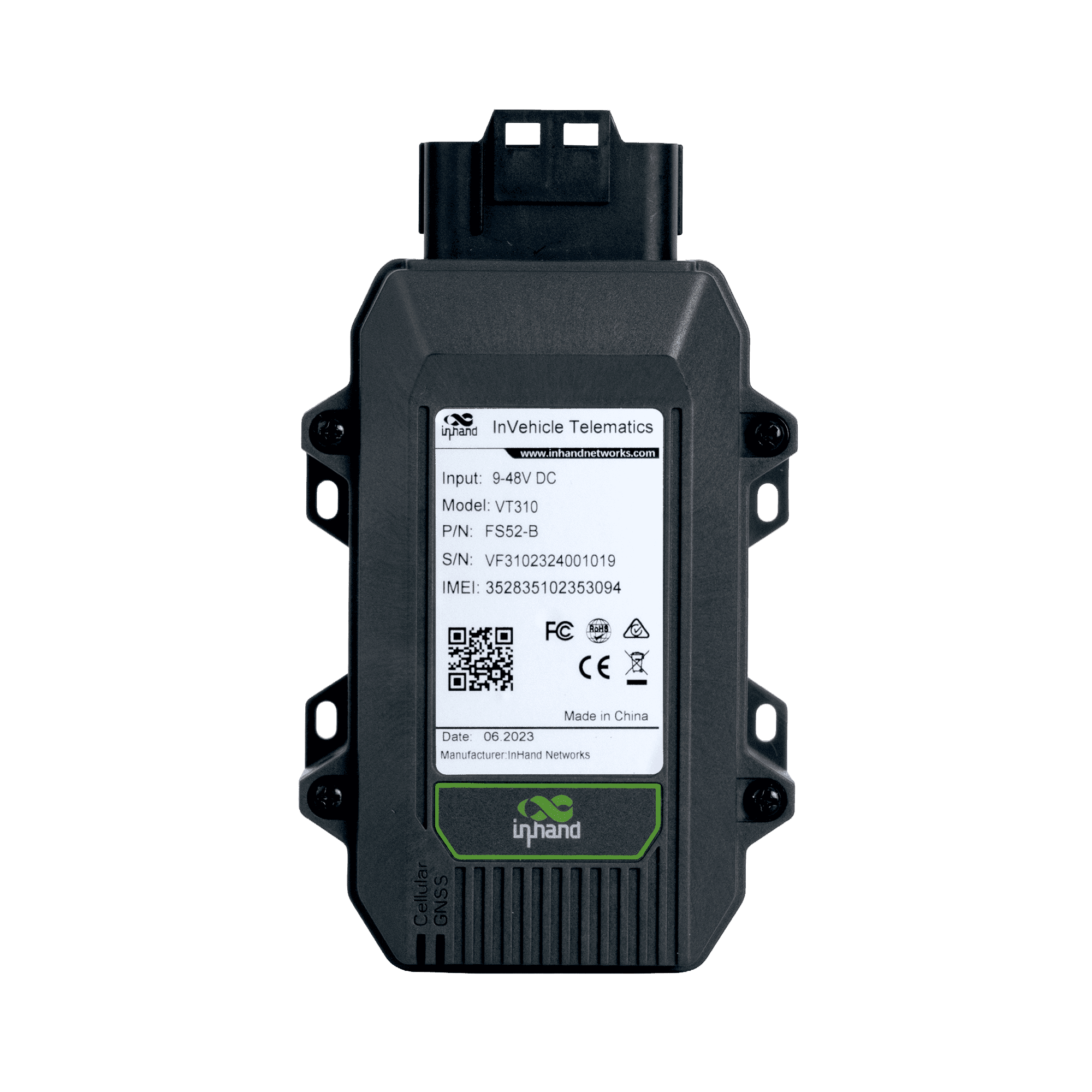

VT310
Puerta de enlace de telemática vehicular
Puerta de enlace telemática robusta con amplias interfaces y protocolos de diagnóstico, que proporciona datos fiables del vehículo en entornos extremos con una implementación rentable para los gestores de flotas.
Vídeo QSG
En cualquier momento y en cualquier lugar: detecta tu vehículo de forma inteligente.
Conectividad celular global
Admite múltiples estándares LTE para comunicaciones fiables y de bajo consumo a nivel mundial, lo que garantiza que su flota permanezca conectada incluso en zonas remotas.
Diagnóstico avanzado de vehículos
Integra los protocolos OBD-II, J1939 y J1708 para recopilar datos del motor en tiempo real, kilometraje y niveles de combustible para un mantenimiento proactivo de la flota.
Protección IP66 para entornos hostiles
Diseñada para soportar la inmersión en agua y temperaturas extremas (de -40 °C a 85 °C), la VT310 es ideal para maquinaria pesada y operaciones al aire libre.
Seguimiento de alta precisión
Combina un sistema GNSS de alta precisión con un giroscopio incorporado para proporcionar un seguimiento continuo de la ubicación, incluso en túneles o zonas con señales débiles.
Monitorización del comportamiento al volante
El acelerómetro integrado monitoriza las colisiones y la conducción peligrosa, como frenadas o aceleraciones bruscas, lo que ayuda a mejorar los índices de seguridad del conductor.
Alimentación inteligente y respaldo de batería
Incorpora una batería interna de 1200 mAh y modos de suspensión inteligentes para proteger las baterías del vehículo y garantizar la transmisión de datos durante los cortes de energía.
-
Especificaciones técnicas básicas
Almacenamiento y resistencia Admite el almacenamiento en caché de más de 30.000 registros de pista con batería integrada de 1200 mAh.Red celular LTE CAT-M / CAT1 / CAT4Integración de plataformas en la nube Compatible con AWS IoT, Azure IoT, Aliyun IoT, Wialon, Traccar y otras plataformas.Dimensiones del dispositivo Aprox. 141 × 82 × 35 mmEventos y alarmas Admite alarmas de colisión, movimiento, exceso de velocidad, cambio de E/S, detección de encendido y otras.Protección contra la entrada de agua IP66Capacidad de interfaz Entrada dual CAN, RS232, RS485, DI/DO, 1-Wire y analógicaTemperatura de funcionamiento -40 a 85 °C (alimentación externa); -20 a 60 °C (batería)Capacidad de posicionamiento Posicionamiento GNSS multiconstelación con navegación inercial (DR)Rango de entrada de potencia 9-48 V CCProtocolos de transporte TCP / UDP / HTTP / MQTTDiagnóstico de vehículos Compatible con OBD-II / J1939 / J1708
-
Redes e Informática
Batería 1200 mAhCPU / Plataforma principal Sistema robusto multitareaTipo de red LTE CAT-M / CAT1 / CAT4Clasificación de protección IP66
-
Navegación por satélite e inercial
Número de canales 31 canalesReceptor GNSS GPS/GNSS/A-GNSS (multiconstelación)Navegación inercial Admite un seguimiento continuo y preciso.Sensibilidad de posicionamiento inicial -162 dBm (tiempo de posicionamiento inicial 32 s)Precisión de la ubicación 2,5 m (CEP50)Sensibilidad de seguimiento -156 dBm (arranque en caliente); -148 dBm (arranque en frío)Frecuencia de actualización Frecuencia predeterminada: 1 Hz, frecuencia máxima: 10 Hz.
-
Sensores
Rango del acelerómetro ±2 / ±4 / ±8 / ±16 gRango del giroscopio ±125 / ±250 / ±500 / ±1000 / ±2000 dps
-
Interfaces de vehículos
1 cable 1 canal (hasta 4 sensores)Entrada analógica 1 canal + 1 canal (según la lista de especificaciones)bus CAN 2 canalesEntrada digital 4 canalesSalida digital 3 canales (máx. 300 mA)Señal de encendido 1 canalIndicadores LED Estado celular, estado GNSSOBD y diagnóstico Soporte para J1708 / J1939RS485 RS485 (1 canal)Puerto serie RS232 (1 canal)Ranura para tarjeta SIM 2FF, ranura de inserción
-
Fuerza
Voltaje de corte de la batería 4,2 VVoltaje nominal de la batería 3,7 VTemperatura de carga/descarga. Carga: 0–45 ℃; Descarga: -20–60 ℃Consumo de energía 0,45 W / 0,55 W / 0,77 W (dependiendo del escenario)Voltaje de funcionamiento 9–48 V CC
-
Mecánica y Medio Ambiente
Dimensiones Aproximadamente 141 × 82 × 35 mmESD IEC 61000-4-2 (prueba de 4 kV)Humedad 95% HR a 50 ℃ (sin condensación)Temperatura de funcionamiento -40 ~ 85 ℃ (conectado a la red eléctrica); -20 ~ 60 ℃ (batería)Material de la carcasa PC + ABS (plástico de ingeniería + aleación)
-
Certificaciones
Cumplimiento CE, FCC, IC, PTCRB, E-Mark / E-Mark (según la lista de fuentes)
-
Plataformas en la nube
Plataformas compatibles AWS IoT, Azure IoT, Aliyun IoT, Wialon, Traccar, GPSWox, Seguimiento de marca blanca, ThingsBoard, Plataforma para clientes
-
Características de red
Diagnóstico de red (como se indica) conectividad / ping / traceroute / tcpdump / prueba de velocidad (cuando sea compatible)Protocolos TCP / UDP / HTTP / MQTT
-
Datos del vehículo y transmisión transparente
Transmisión transparente Adquisición de datos mediante protocolo RS232/RS485 transparente + ModbusDatos del vehículo OBD-II, J1939, J1708
-
Alarma y reporte de eventos
Reenvío BLE Transmitir datos del vehículo a través de BLEVEJEZ CompatibleAlarma de evento Detección de colisión, detección de movimiento, exceso de velocidad, cambio de E/S, detección de señal de encendidoInformes Admite SMS o FlexAPI a través de TCP/UDP/MQTT.
-
Configuración y diagnóstico
Herramienta de configuración RS232 o Bluetooth
Paquete estándar*
- Pasarela telemática VT310 *1
- Cable de prueba todo en uno de 26 pines*1
- El contenido del paquete estándar* varía según los códigos de pedido estándar.
- Accesorios opcionales
- Cable todo en uno OBD-II de 7 pines
- Cable todo en uno OBD-II de 26 pines
- J1939 de 6 pines con cable de 20 pines
- J1939 y J1708 de 9 pines con cable de 17 pines
- Póngase en contacto con nosotros directamente para obtener más información sobre nuestras opciones de embalaje.
Contáctanos Para obtener más información sobre nuestras opciones de embalaje, contáctenos directamente.
Casos relacionados
Telemática para maquinaria pesada
Aplicaciones y casos prácticos de telemática para maquinaria pesada. Puntos clave. Maquinaria pesada. El VT310…
Más información →
Solución telemática inteligente para vehículos con plataforma de estacionamiento
Soluciones de telemática vehicular Smart Apron: Aplicaciones y casos prácticos. Puntos clave de Smart Apron…
Más información →
Telemática para la logística de la cadena de frío
Telemática para la logística de la cadena de frío: Aplicaciones y casos prácticos. Conclusiones clave. Telemática para…
Más información →Preguntas frecuentes
¿Qué ofrece el VT310?
El VT310 es una puerta de enlace telemática robusta para vehículos, destinada al seguimiento de flotas, la gestión de activos, la monitorización de generadores y el despliegue de equipos pesados. Aspectos destacados:
| — | — |
| Celular | LTE Cat-M / Cat 1 / Cat 4 (dependiendo del modelo); antena FPC integrada |
| GNSS | GPS / GNSS / A-GNSS, 31 canales, 2,5 m CEP50Actualización de 1 a 10 Hz; antena cerámica integrada |
| Sensor inercial | Sistema de 6 ejes (acelerómetro ± hasta 16 g, giroscopio ± hasta 2000 dps) para detección de comportamiento de conducción y navegación por estima. |
| Interfaces de vehículos (26 pines) | 2× LATA (Compatible con OBD-II / J1939 / J1708), 1× RS232, 1× J1708/RS485, 1× IGT, 4× DI, 3× DO (drenaje abierto, 300 mA cada uno), 1× AI (0,5–48 V), 1× 1-Wire (hasta 4 sensores) |
| batería de respaldo | Batería de iones de litio de 1200 mAh — mantiene el dispositivo en línea cuando la alimentación del vehículo está apagada. |
| Caché sin conexión | Más de 30.000 registros de ubicación Almacenado localmente; se carga automáticamente cuando se restablece la conexión. |
| Bluetooth | BLE 4.1: admite el envío de datos del vehículo a VEJEZ aplicaciones |
| Multinube | AWS IoT, Azure IoT, Aliyun, Wialon, Traccar, GPSWox, ThingsBoard, WhiteLabel Tracking, nube privada personalizada |
| Energía / medio ambiente | CC 9–48 V, IP66, −40 a +85 °C (alimentación principal), 141 × 82 × 35 mm, 152 g |
| Certificaciones | CE, FCC, IC, PTCRB, E-Mark |
Tres referencias regionales de telefonía celular:
- VT310-FS31 — LTE Cat-M (B2/B4/B12/B13), Norteamérica
- VT310-FS52 — LTE Cat 1 multibanda (LTE B28/B20/B8/B3/B1 + WCDMA + GSM), EMEA / Oriente Medio / África / APAC
- VT310-FQ58 — LTE Cat 4 (LTE FDD B1/3/5/8 + LTE TDD B34/38/39/40/41 + WCDMA + GSM), China / India
Aplicaciones previstas según la ficha técnica: transporte de mercancías y logística, monitorización de generadores, transporte público, maquinaria pesada.
¿Cómo instalo el VT310 en un vehículo?
- Elija la ubicación de montaje — Se recomienda colocarlo debajo del parabrisas delantero para obtener la mejor recepción GNSS y un fácil acceso al puerto OBD-II.
- Inserta la tarjeta SIM — Abra la tapa impermeable de la parte inferior, inserte la tarjeta SIM 2FF en la dirección indicada y cierre la tapa.
- Activar la batería — El VT310 se envía en modo de transporte. Conecte la alimentación externa o la interfaz OBD para activar la batería antes del primer uso.
- Elige el cable de 26 pines adecuado Para la integración:
| Cable | Código de pedido | Caso de uso |
| — | — | — |
| Cable de prueba todo en uno de 26 pines | SCAB000229 | Pruebas de laboratorio/oficina: el extremo abierto del cable admite un adaptador de 9 a 48 V. |
| Cable todo en uno OBD-II de 7 pines | SCAB000231 | Camiones pesados con puerto OBD-II. Añade un terminal de señal de encendido. |
| Cable todo en uno OBD-II de 26 pines | SCAB000232 | Lo mejor es cuando el despliegue también necesita DI / DO / AI / 1-Wire: añade una rama abierta con todas las líneas de E/S. |
- Conecte el pin IGT al interruptor de encendido del vehículo. Para pruebas en banco, conecte IGT y V+ al mismo riel positivo.
- Detalles de DI / DO / AI / 1-Wire:
- DI: resistencia de polarización descendente predeterminada de 10 kΩ a GND; configurable a resistencia de polarización ascendente de 20 kΩ a VCC.
- DO: drenaje abierto, máximo 300 mA por canal — normalmente controlado mediante un relé
- IA: rango de 0,5–48 V, precisión de ±0,015 V, corriente de funcionamiento máxima de 2 µA
- 1-Wire: conecte el pin DQ del sensor al pin 8 del VT310 y a GND; admite hasta 4 sensores (por ejemplo, DS18B20).
Tras encenderlo, verifique el estado mediante los dos LED de la carcasa. LED GNSS (destello lento = buscando, fijo = ubicación fija) y LED celular (destello lento = marcando, destello de 0,5 Hz = conectado).
¿Cómo se conecta el VT310 a la red celular y publica en la nube?
El módulo celular del VT310 se conecta automáticamente a sus bandas regionales integradas tan pronto como se instala una tarjeta SIM y se enciende el dispositivo. La configuración se realiza a través del Puerto serie RS232 o Bluetooth (sin interfaz gráfica web). Publicar telemetría a través de TCP, UDP, HTTP o MQTT a cualquiera de los destinos en la nube compatibles:
- AWS IoT, Azure IoT, Aliyun IoT (MQTT hiperescalador)
- Wialon, Traccar, GPSWox, ThingsBoard, Seguimiento de marca blanca (software como servicio para flotas)
- Nube privada del cliente a través de FlexAPI o SMS
Las alarmas de eventos (colisión, movimiento, exceso de velocidad, cambio de E/S, señal de encendido) se pueden notificar mediante SMS o como mensajes FlexAPI a través de TCP/UDP/MQTT.
Cuando se pierde la conectividad, el VT310 almacena en caché Más de 30.000 registros de ubicación Los almacena localmente y los sube automáticamente cuando se restablece la conexión, por lo que no se pierde ningún dato durante la conducción en zonas sin cobertura o durante interrupciones temporales del servicio.
¿Cómo se compara el VT310 con el VT320?
| VT310 | VT320 | |
| — | — | — |
| Factor de forma | 141 × 82 × 35 mm, 152 g, IP66 | Factor de forma de rastreador compacto |
| Celular | Cat-M / Cat 1 / Cat 4 — 3 referencias regionales (FS31 / FS52 / FQ58) | Cat-M / NB-IoT (FQ02 global) |
| Interfaces de vehículos | 26 pines: 2× CAN, J1708/RS485, RS232, 4× DI, 3× DO, AI, 1 cable; OBD-II / J1939 / J1708 apoyo | Interfaces básicas para el seguimiento de activos/vehículos |
| batería de respaldo | Batería de iones de litio de 1200 mAh — mantiene el dispositivo en línea incluso con el vehículo apagado. | Caso de uso menor / no principal |
| Caché sin conexión | Más de 30.000 registros de ubicación | Almacenamiento en búfer configurable |
| Configuración | RS232 o Bluetooth | Configuración de VT Herramienta de Windows a través de USB/serie |
| Temperatura de funcionamiento | −40 a +85 °C (alimentación principal) | Rango más estrecho |
Elige el VT310 cuando el despliegue requiere integración completa del bus del vehículo (CAN, OBD-II, J1939, J1708) y E/S ricas (DI/DO/AI/1-Wire), mantenimiento de la conexión a través de una batería de respaldo de iones de litio, robustez IP66 o almacenamiento en caché fuera de línea de 30K registros para rutas largas de zona muerta. Elija el VT320 para un seguimiento más sencillo de activos/vehículos en Cat-M / NB-IoT donde no se necesita una integración más profunda del bus.
—
