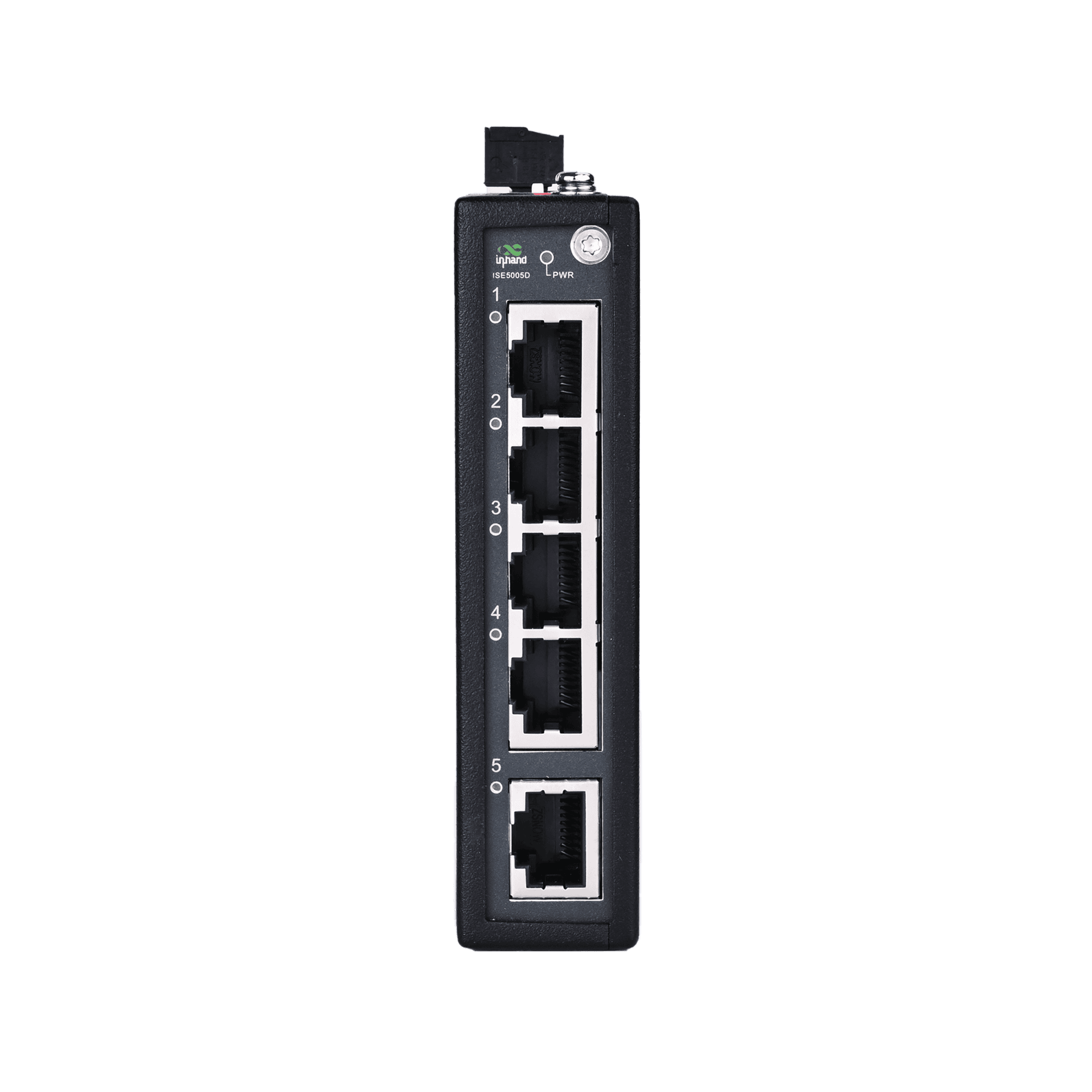

ISE5005D
Conmutador Ethernet industrial
Este conmutador Ethernet industrial no gestionado proporciona 5 puertos 10/100/1000Base-T para una conectividad industrial de alta velocidad.
DESCRIPCIÓN GENERAL
Diseñado para una conmutación Ethernet industrial sencilla y fiable.
Control de QoS de hardware
Permite a los usuarios habilitar o deshabilitar las funciones de QoS mediante interruptores DIP en el panel frontal para priorizar el tráfico para aplicaciones industriales específicas.
Transmisión de protección contra tormentas
Admite la protección contra tormentas de difusión habilitada por conmutadores de hardware para evitar el tráfico excesivo y mejorar la estabilidad de la red.
Herrajes de grado industrial
Fabricado con chipsets de grado industrial y una robusta carcasa de aluminio fundido a presión para un funcionamiento fiable en entornos difíciles.
Diseño compacto sin ventilador
Presenta un diseño compacto y sin ventilador, con una carcasa de aluminio fundido a presión para una fácil instalación y una disipación de calor fiable.
Amplio rango de temperatura de funcionamiento
Permite el funcionamiento sin ventilador en un amplio rango de temperaturas, desde -40 °C hasta +75 °C, para instalaciones industriales sin supervisión.
Protección de energía robusta
Admite una amplia gama de entradas de alimentación de CA y CC, con protección integrada contra sobrecargas y sobretensiones para un funcionamiento industrial fiable.
-
Especificaciones técnicas clave
Certificaciones CE, FCC, ULDimensiones / Peso 24 x 100 x 61,8 mm / 0,23 kgEMC IEC 61000-4-2/3/4/5/6/8/18 Clase 3+Ambiente Temperatura de funcionamiento: -40 a +75 °C, IP30Puertos 5 x 10/100/1000BaseT (RJ45)Fuerza 9,6-60 V CC y 18-30 V CA, 5 WRendimiento de conmutación Backplane de 16 Gbps, almacenamiento y reenvío, MAC 4KTipo Conmutador Ethernet industrial no gestionado
-
Rendimiento físico
Método de enfriamiento Refrigeración sin ventiladorDimensiones (Ancho × Profundidad × Alto) 24 mm × 100 mm × 61,8 mmRecinto Carcasa metálica sin juntas totalmente cerradaHumedad 5 \~ 95% (no condensable)Protección contra la entrada de agua IP30Método de montaje Montaje en carril DINTemperatura de funcionamiento -40 °C ~ +75 °CTemperatura de almacenamiento -40 °C ~ +85 °CPeso 0,23 kg
-
Rendimiento del hardware
Ancho de banda del plano posterior 16 GbpsInterruptor DIP Calidad de servicio (QoS), Protección contra tormentas de transmisión (BSP)Tamaño de tabla MAC 4KTamaño del búfer de paquetes 1,5 MbitsTipo de procesamiento Almacenamiento y reenvíoRetardo de conmutación < 10 μs
-
Parámetros de potencia
Voltaje de funcionamiento 9,6–60 VCC y 18–30 VCAProtección contra sobrecorriente CompatibleConsumo de energía 5 WProtección contra polaridad inversa Compatible
-
Características electromagnéticas
Servicios Médicos de Emergencia IEC(EN)61000-4-2, Clase 3; IEC(EN)61000-4-3, Clase 3 IEC(EN)61000-4-4, Clase 3; IEC(EN)61000-4-5, Clase 3 IEC(EN)61000-4-6, Clase 3; IEC(EN)61000-4-8, Clase 5 IEC(EN)61000-4-18, Clase 3
-
Certificaciones
Certificaciones CE, FCC, UL
-
Seguro de calidad
MTBF 35 añosPeríodo de garantía 5 años
-
Configuración de los interruptores DIP
Protección contra tormentas de difusión (BSP) – Desactivada Desactiva la función de protección contra tormentas de transmisión.Protección contra tormentas de difusión (BSP) – En Permite la protección contra tormentas de difusión para todos los puertos (permite un máximo de 200 paquetes de difusión por segundo).Calidad del Servicio (QoS) – Desactivado Deshabilita la función QoSCalidad del servicio (QoS) – En Habilita la función QoS y procesa las prioridades de los paquetes en 2 colas WRR. Prioridad 7, 6, 5, 4 → Cola 1 (Peso WRR 16); Prioridad 3, 2, 1, 0 → Cola 0 (Peso WRR 1)
Paquete estándar*
- Switch industrial no gestionado ISE5005D *1
* El contenido del paquete estándar varía según los códigos de pedido estándar.
Contáctanos Para obtener más información sobre nuestras opciones de embalaje, contáctenos directamente.
Casos relacionados
Infraestructura de carga inteligente para vehículos eléctricos
Aplicaciones y casos prácticos de estaciones de carga para vehículos eléctricos en exteriores. Puntos clave: Conectar y proteger…
Más información →
Monitorización distribuida de plantas de energía solar fotovoltaica
Aplicaciones y casos prácticos de monitorización de plantas de energía solar fotovoltaica distribuidas: Conclusiones clave para maximizar…
Más información →
Suministro secundario de agua
Aplicaciones y casos prácticos de sistemas de abastecimiento de agua secundarios: Conclusiones clave sobre sistemas de abastecimiento de agua secundarios inteligentes…
Más información →Preguntas frecuentes
¿Qué es el ISE5005D?
El ISE5005D es un conmutador Gigabit Ethernet industrial de 5 puertos no administrado con 5 × 10/100/1000BaseT cobre Puertos RJ45. Capa 2, sin ventilador, IP30, montaje en riel DIN, entrada de alimentación dual redundante de 9,6–60 V CC / 18–30 V CA. Backplane de 16 Gbps, tabla MAC de 4K. Temperatura de funcionamiento De -40 °C a +75 °CCertificaciones: CE, FCC.
¿Cómo instalo y enciendo el ISE5005D?
Se monta en un riel DIN de 35 mm. Conecte las entradas de alimentación redundantes a una fuente de 9,6–60 V CC o 18–30 V CA. Conecte los dispositivos Gigabit Ethernet a los 5 puertos RJ45. Plug-and-play; no requiere configuración de software.
¿Qué opciones de configuración tiene el ISE5005D?
Dos interruptores DIP físicos: Calidad de servicio (prioridad WRR de 2 colas) y Transmisión de protección contra tormentasEl ISE5005D no tiene interfaz gráfica web, ni interfaz de línea de comandos, ni SNMP; estas son las únicas opciones configurables.
¿Cuándo debo elegir el ISE5005D en lugar del ISM5006D?
Elegir ISE5005D cuando 5 puertos de cobre Gigabit son suficientes y no necesita administración de software. Elija ISM5006D Si necesita un switch Gigabit gestionado con 4 enlaces ascendentes de cobre + 2 SFP, compatibilidad total con VLAN/STP/SNMP y gestión remota, el ISM5006D incorpora funciones de gestión de capa 2 (VLAN, RSTP, IGMP snooping, LACP, ACL) que el ISE5005D no gestionado no ofrece.
—
