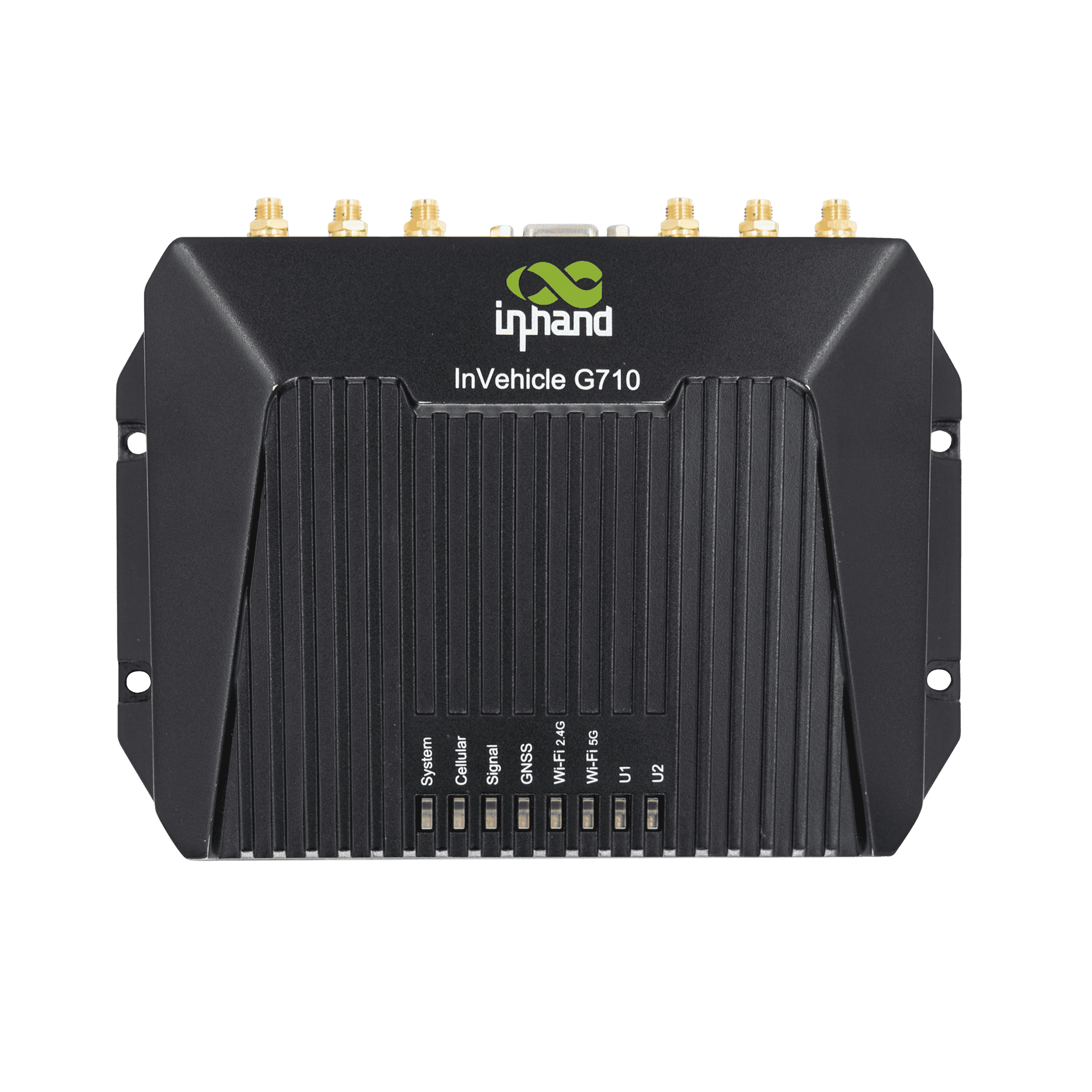

VG710
Puerta de enlace 4G para vehículos
Puerta de enlace de grado industrial para entornos móviles hostiles,
Integra LTE, Wi-Fi de doble banda, GNSS, bus CAN y computación perimetral para una conectividad fiable, adquisición de datos de vehículos en tiempo real y gestión inteligente de flotas.
DESCRIPCIÓN GENERAL
Conectividad fiable e inteligencia para cada vehículo.
Diseñado para entornos vehiculares adversos.
El hardware de grado industrial con protección IP64 garantiza un funcionamiento estable en condiciones de vibración, golpes, polvo, humedad y temperaturas extremas en instalaciones a bordo de vehículos.
4G de alta velocidad y Wi-Fi de doble banda
La conectividad celular LTE Cat 6 / Cat 4, combinada con Wi-Fi 5 de doble banda, proporciona un acceso a la red rápido, fiable y seguro para vehículos y dispositivos a bordo.
Diagnóstico de vehículos e integración CAN
Admite los protocolos CAN bus, OBD-II y J1939 para recopilar datos de diagnóstico del vehículo en tiempo real, lo que permite la monitorización remota, el mantenimiento predictivo y la reducción del tiempo de inactividad del vehículo.
Navegación inercial y GNSS de precisión
El sistema GNSS multiconstelación integrado y la navegación inercial garantizan un posicionamiento preciso incluso en túneles, cañones urbanos o entornos con señal débil.
Potente plataforma de computación perimetral
Es compatible con Python, C/C++, Docker y Node-RED, lo que permite el procesamiento local de datos, el análisis en tiempo real y el desarrollo rápido de aplicaciones personalizadas para vehículos.
Interfaces ricas para Red dentro del vehículo
Múltiples interfaces Ethernet, puertos serie, DI/DO/AI, Bluetooth y RS485 permiten una conexión perfecta de sensores, cámaras, pantallas y equipos montados en vehículos.
-
Especificaciones técnicas básicas
Red celular LTE CAT6/CAT4, compatible con variantes de banda globales y regionales.Integración de la nube y el IoT Admite MQTT, DDS, AMQP, REST y CoAP; compatible con Azure y plataformas de terceros.Dimensiones 188,1 x 104,5 x 48,8 mmComputación de borde Admite el desarrollo e implementación de aplicaciones en Python, C/C++ y Docker.Rango de voltaje de entrada 9-36 V CC (configurable a 7-36 V CC)Temperatura de funcionamiento -30 °C a +70 °CCapacidad de posicionamiento GNSS (GPS/GLONASS/Galileo/Beidou) + DR inercialClasificación de protección IP64Interfaces de vehículos 4 puertos Gigabit Ethernet, CAN, RS485, DI/DO/AI, RS232, USB 2.0VPN Compatible con IPSec/OpenVPN/L2TP/GREPeso 775 gAcceso inalámbrico Wi-Fi 5 de doble banda (AP/Cliente) + Bluetooth 4.1
-
Métricas de rendimiento
UPC ARM Cortex A7Frecuencia principal 717 MHzRAM 1 GB / 512 MB DDR3 (dependiendo del modelo)Almacenamiento eMMC de 8 GB
-
Conectividad
Antena SMA-K: Celular/GNSS/Diversidad; RP-SMA-K: 2 × Wi-Fi + BLEBluetooth Bluetooth 4.1Celular LTE CAT6 / CAT4Ethernet 4 × 10/100/1000 Mbps RJ45MicroSD Hasta 32 GB, 20 MB/sPuerto serie RS232 (DB-9)Puerto USB USB 2.0 Micro-B (hasta 480 Mbps)
-
Navegación por satélite
Sensor incorporado Acelerómetro + giroscopio, compatible con DRReceptor GNSS GPS, GLONASS, Galileo, BeidouTasa de actualización de ubicación Hasta 30 HzPrecisión de posición CEP de 2,5 mSensibilidad de seguimiento -160 dBm
-
Wi-Fi
Frecuencia Doble banda de 2,4/5 GHzSalida máxima 2,4 GHz: 17 dBm; 5 GHz: 17 dBmProtocolo Wi-Fi 5Modo de funcionamiento AP / Cliente
-
Interfaces automotrices
DI/DO/AI 6 × DI, 4 × DO, 6 × AIInterfaz de diagnóstico bus CANOtro 1-WIRE (ID del controlador / temperatura)RS485 Comunicación serial RS485 (A+, B-, GND)
-
Fuerza
Voltaje de entrada 9–36 V CC (configurable a 7–36 V CC)Potencia operativa 12,00 W de mediaPotencia máxima 18,20 W picoDefinición de pin V+, V-, señal de encendido, NC (4 pines)Protección Protección integrada contra transitorios de voltaje con inducción de encendido retardadaEnergía de reserva 0,006 W
-
Mecánica y Medio Ambiente
Enfriamiento Refrigeración por radiaciónDimensiones (Ancho × Profundidad × Alto) 188,1 × 104,5 × 48,8 mmAlojamiento Aluminio fundido a presiónHumedad 95% HR a 60 °CInstalación Montaje en paredTemperatura de funcionamiento. -30 °C ~ +70 °CClasificación de protección IP64RTC CompatibleSIM Doble SIM, 2FFTemperatura de almacenamiento. -40 °C ~ +85 °CPeso 775 g
-
Normas y certificaciones
Proceso de dar un título CE, E-Mark, ITxPT, FCC, IC, PTCRB, RoHS, VZW, AT&T, TMOPrevención de incendios EN45545-2:2020Estándar ferroviario EN50155, EN50121, EN61373Estándar del vehículo ECE-R10, R118Garantía 3 años
-
Características de red
Autenticación CHAP/PAP/MS-CHAP/MS-CHAP V2Aplicación de propiedad intelectual IPv6, Ping, Traceroute, servidor/retransmisión/cliente DHCP, retransmisión DNS, DDNS, Telnet, SSH, HTTP, HTTPS, TFTP, FTP, SFTP, PortalEnrutamiento IP Enrutamiento estático, RIP, OSPF, BGP, proxy IGMPProtocolo LAN ARP, EthernetAcceso a la red APN, VPDN
-
Seguridad
AAA Autenticación local, Radius, Tacacs+, LDAPCertificado CA PEM, PKCS12, SCEPCortafuegos SPI, defensa contra ataques DoS, multidifusión/filtro de ping, ACL, NAT/PAT/DMZ/mapeo de puertos/servidor virtualNivel de usuario Administrador / solo lecturaVPN VPN IPSec, L2TP, GRE, OpenVPN, CA
-
Fiabilidad
Respaldo Enrutamiento flotante, VRRP, copia de seguridad de interfazDetección de enlaces Detección de latidos cardíacos, rellamada automáticaAlmacenamiento sin conexión Caché integrada cuando la red no está disponible.Perro guardián Autodetección y autorreparación
-
Puertos y WLAN
Configuración HTTP local/remoto, HTTPS, Telnet, SSHDiagnóstico Ping, Traceroute, SnifferDuplicación de puertos CompatibleMejora Servidores locales/remotos WEB, DM, TFTP, FTP y SFTPPartición VLAN CompatibleProtocolo WLAN IEEE 802.11 b/g/n/a/acSeguridad WLAN Clave compartida, WPA/WPA2, WEP/TKIP/AES
-
Computación de borde
Nube de terceros Microsoft Azure, SmartFleet y API para plataformas de tercerosImágenes de Docker Node-RED, Ubuntu, Docker para ARM 32, etc.Plataforma Edge Plataforma integrada de computación en red, almacenamiento y aplicaciones en el borde de la red.IDE Código de Visual StudioArquitectura de IoT MQTT, DDS, AMQP, XMPP, JMS, REST, CoAPProgramable Python, C/C++, DockerSDK SDK de Python 3, SDK de Docker, SDK de Azure IoT Edge
-
Servicios de aplicación
Alarma de evento Alarmas personalizables para DI, red, servicio, alimentación, temperatura y voltaje.Nube de flota InHand SmartFleet para planificación de rutas, seguimiento, geovallado y operaciones por lotes.Mensaje push SMS, correo electrónico, aplicación, salida digitalTelemetría de vehículos Interfaces avanzadas para dispositivos de telemetría y seguimiento de activos.
Paquete estándar*
- Puerta de enlace para vehículos VG710 *1
- Cable de alimentación VG710 *1
* El contenido del paquete estándar varía según los códigos de pedido estándar.
Contáctanos Para obtener más información sobre nuestras opciones de embalaje, contáctenos directamente.
DeviceLive
Plataforma de gestión de dispositivos IoT
Gestión de dispositivos, monitorización remota, gestión de aplicaciones perimetrales y mantenimiento remoto para ayudar a las empresas industriales a construir redes perimetrales inteligentes.
Preguntas frecuentes
¿Qué es el VG710 (versión 4G)?
La versión VG710 4G es una puerta de enlace vehicular LTE con 4 puertos Ethernet RJ45 + conectores de antena SMA y un conector de alimentación de 4 pines. SKU celulares: VG710-FS39 (LTE Cat 6, certificado por AT&T para Norteamérica) y VG710-FQ09 (LTE Cat 6, certificado por Verizon). Disponible con 1 GB de RAM DDR3 ( -H sufijo) o 512 MB de RAM DDR3 ( -B sufijo). Certificaciones reglamentarias: FCC, IC, PTCRB, CE, E-Mark, ITxPT, RoHS.
¿Cómo enciendo el VG710 en un vehículo?
El VG710 requiere un señal de encendido (IGT) Para encenderlo, conecte el pin IGT del conector de alimentación de 4 pines (V+, V−, IGT, NC) al circuito controlado por el encendido del vehículo; sin IGT, el dispositivo permanece apagado o en estado de bajo consumo. Voltaje de entrada: 9–36 V CC. Después de que se activa IGT, los LED se encienden y comienza la secuencia de arranque. Configure el retardo de encendido y el comportamiento de apagado retardado en la interfaz gráfica web en Administración > Sistema.
¿Cómo conecto el VG710 a la red celular y configuro el APN?
Inserte la tarjeta SIM con el dispositivo apagado. Aplique IGT para encenderlo; en la mayoría de los casos, el VG710 detecta automáticamente el operador y aplica el APN correspondiente, por lo que no se necesita ninguna configuración manual. Si no se establece la conexión celular, inicie sesión en http://192.168.2.1 , ir a Red > Celular, configure el APN, la autenticación y la habilitación de doble SIM, y haga clic Aplicar. Verificar comprobando el LED celular: verde fijo = red conectada; verde intermitente = transmisión de datos; apagado = sin conexión de red.
¿Cómo se compara el VG710 4G con los modelos VG710-H y VG710-M?
El 4G VG710 Es la puerta de enlace vehicular LTE Cat 6 con Ethernet RJ45 y antenas SMA, para implementaciones de flotas comerciales y telemática donde 4G LTE cumple con el requisito de ancho de banda. VG710-H Conserva la misma interfaz RJ45 + SMA, pero es la versión 5G NR (NSA + SA) con 1 GB de RAM de serie. VG710-M Utiliza conectores M12 + FAKRA con certificaciones de riel EN50155 / EN50121 / EN61373 / EN45545, disponibles en 5G o 4G LTE Variantes celulares para su uso en ferrocarriles y en vehículos pesados.
—
