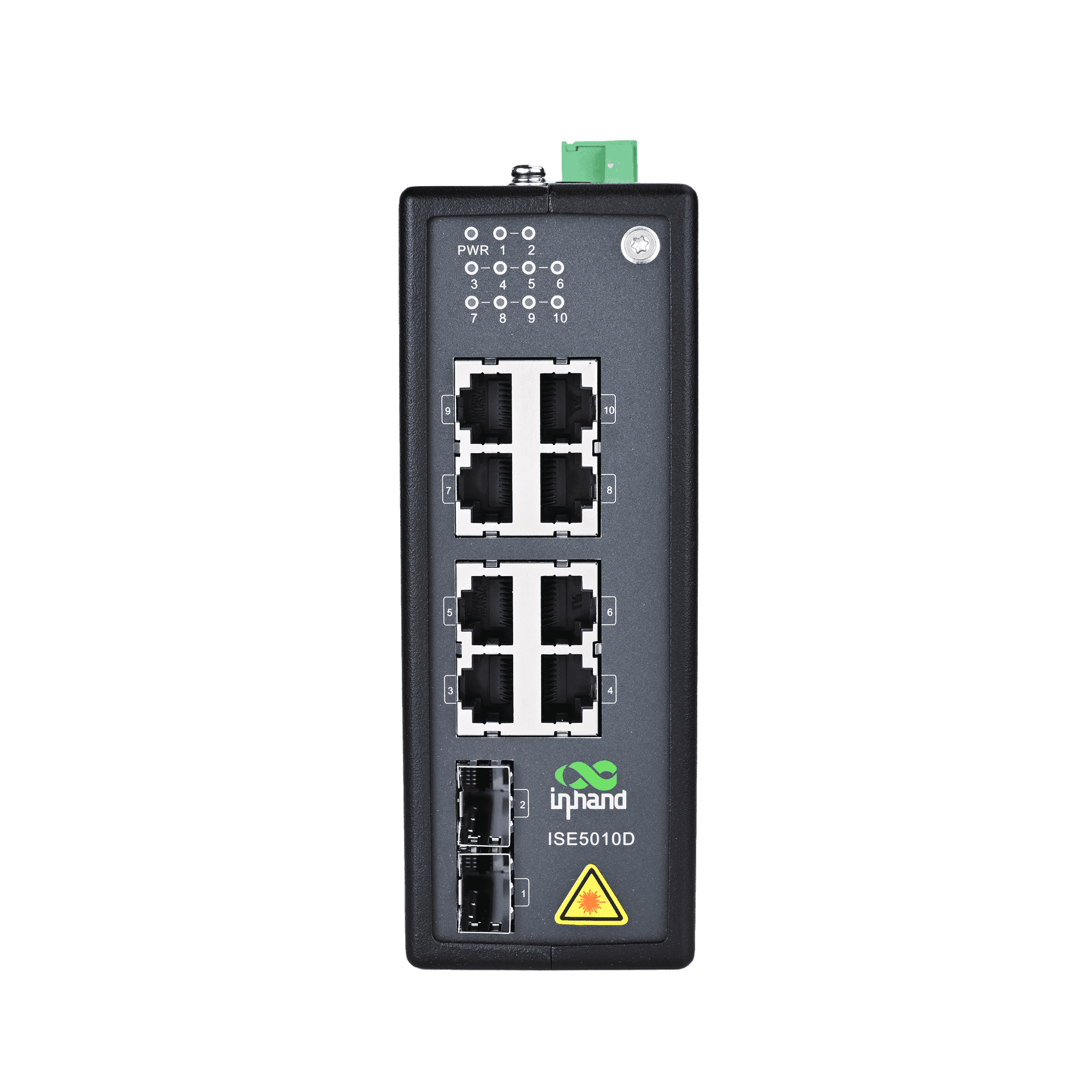

ISE5010D
Conmutador Ethernet industrial
Este conmutador Ethernet industrial no gestionado proporciona 8 puertos 10/100/1000Base-T y 2 ranuras SFP 1000Base-X para admitir redes industriales de larga distancia.
ISE5010D
Conmutador Ethernet industrial
Este conmutador Ethernet industrial no gestionado proporciona 8 puertos 10/100/1000Base-T y 2 ranuras SFP 1000Base-X para admitir redes industriales de larga distancia.
DESCRIPCIÓN GENERAL
Diseñado para un control flexible y una conmutación Ethernet industrial fiable.
Rendimiento de conmutación Gigabit
Proporciona puertos Ethernet Gigabit completos con un ancho de banda de placa base elevado para garantizar una transmisión de datos estable en redes industriales.
Conectividad de fibra flexible
Admite interfaces de fibra SFP opcionales para extender la distancia de transmisión y mejorar la flexibilidad de implementación.
Herrajes de grado industrial
Fabricado con chipsets de grado industrial y una robusta carcasa de aluminio fundido a presión para un funcionamiento fiable en entornos difíciles.
Diseño compacto sin ventilador
Presenta un diseño compacto y sin ventilador, con una carcasa de aluminio fundido a presión para una fácil instalación y una disipación de calor fiable.
Amplio rango de temperatura de funcionamiento
Permite el funcionamiento sin ventilador en un amplio rango de temperaturas, desde -40 °C hasta +75 °C, para instalaciones industriales sin supervisión.
Entradas de alimentación de CC redundantes
Admite entradas de alimentación de CC duales redundantes y aisladas para mejorar la fiabilidad del suministro eléctrico en instalaciones industriales.
-
Especificaciones técnicas clave
Certificaciones CE, FCCDimensiones / Peso 52 x 140 x 110 mm / 0,7 kgEMC IEC 61000-4-2/3/4/5/6 Clase 3-4, IEC 61000-4-9 Clase 5Ambiente -40 to +75 C operating; IP40Puertos 2 x 100/1000BaseX SFP + 8 x 10/100/1000BaseTFuerza 18-60 VDC, Redundant dual inputsRendimiento de conmutación Backplane de 20 Gbps, almacenamiento y reenvío, MAC 4KTipo Conmutador Ethernet industrial no gestionado de capa 2
-
Rendimiento físico
Método de enfriamiento Refrigeración sin ventiladorDimensiones (Ancho × Profundidad × Alto) 52 mm × 140 mm × 110 mmRecinto Carcasa metálica sin juntas totalmente cerradaHumedad 5 \~ 95% (no condensable)Método de montaje Montaje en carril DINTemperatura de funcionamiento -40 °C ~ +75 °CGrado de protección IP40Temperatura de almacenamiento -40 °C ~ +85 °CPeso 0,7 kg
-
Rendimiento del hardware
Ancho de banda del plano posterior 20 GbpsTipo de cambio 148.800 pps / 100M puertos; 1.488.000 pps / 1000M puertosTamaño de tabla MAC 4KTamaño del búfer de paquetes 1,5 MbitsTipo de procesamiento Almacenamiento y reenvío
-
Parámetros de potencia
Voltaje de funcionamiento 18-60 VDC, Redundant dual inputsProtección Protección contra sobrecarga de corriente, protección contra polaridad inversa.
-
Características electromagnéticas
Servicios Médicos de Emergencia IEC(EN)61000-4-2, Class 4; IEC(EN)61000-4-3, Class 3 IEC(EN)61000-4-4, Class 4; IEC(EN)61000-4-5, Class 4 IEC(EN)61000-4-6, Class 3; IEC(EN)61000-4-9, Class 5
-
Certificaciones
Certificaciones CE, FCC
-
Seguro de calidad
MTBF 35 añosPeríodo de garantía 5 años
Paquete estándar*
- Switch industrial no gestionado ISE5010D *1
* El contenido del paquete estándar varía según los códigos de pedido estándar.
Contáctanos Para obtener más información sobre nuestras opciones de embalaje, contáctenos directamente.
Presupuesto
-
Especificaciones técnicas clave
Certificaciones CE, FCCDimensiones / Peso 52 x 140 x 110 mm / 0,7 kgEMC IEC 61000-4-2/3/4/5/6 Clase 3-4, IEC 61000-4-9 Clase 5Ambiente -40 to +75 C operating; IP40Puertos 2 x 100/1000BaseX SFP + 8 x 10/100/1000BaseTFuerza 18-60 VDC, Redundant dual inputsRendimiento de conmutación Backplane de 20 Gbps, almacenamiento y reenvío, MAC 4KTipo Conmutador Ethernet industrial no gestionado de capa 2
-
Rendimiento físico
Método de enfriamiento Refrigeración sin ventiladorDimensiones (Ancho × Profundidad × Alto) 52 mm × 140 mm × 110 mmRecinto Carcasa metálica sin juntas totalmente cerradaHumedad 5 \~ 95% (no condensable)Método de montaje Montaje en carril DINTemperatura de funcionamiento -40 °C ~ +75 °CGrado de protección IP40Temperatura de almacenamiento -40 °C ~ +85 °CPeso 0,7 kg
-
Rendimiento del hardware
Ancho de banda del plano posterior 20 GbpsTipo de cambio 148.800 pps / 100M puertos; 1.488.000 pps / 1000M puertosTamaño de tabla MAC 4KTamaño del búfer de paquetes 1,5 MbitsTipo de procesamiento Almacenamiento y reenvío
-
Parámetros de potencia
Voltaje de funcionamiento 18-60 VDC, Redundant dual inputsProtección Protección contra sobrecarga de corriente, protección contra polaridad inversa.
-
Características electromagnéticas
Servicios Médicos de Emergencia IEC(EN)61000-4-2, Class 4; IEC(EN)61000-4-3, Class 3 IEC(EN)61000-4-4, Class 4; IEC(EN)61000-4-5, Class 4 IEC(EN)61000-4-6, Class 3; IEC(EN)61000-4-9, Class 5
-
Certificaciones
Certificaciones CE, FCC
-
Seguro de calidad
MTBF 35 añosPeríodo de garantía 5 años
Descargas
Pedidos
Paquete estándar*
- Switch industrial no gestionado ISE5010D *1
* El contenido del paquete estándar varía según los códigos de pedido estándar.
Contáctanos Para obtener más información sobre nuestras opciones de embalaje, contáctenos directamente.
Casos relacionados
Infraestructura de carga inteligente para vehículos eléctricos
Aplicaciones y casos prácticos de estaciones de carga para vehículos eléctricos en exteriores. Puntos clave: Conectar y proteger…
Más información →
Monitorización distribuida de plantas de energía solar fotovoltaica
Aplicaciones y casos prácticos de monitorización de plantas de energía solar fotovoltaica distribuidas: Conclusiones clave para maximizar…
Más información →
Suministro secundario de agua
Aplicaciones y casos prácticos de sistemas de abastecimiento de agua secundarios: Conclusiones clave sobre sistemas de abastecimiento de agua secundarios inteligentes…
Más información →Preguntas frecuentes
¿Qué es el ISE5010D?
El ISE5010D es un conmutador Gigabit Ethernet industrial de 10 puertos no administrado con 8 puertos de cobre 10/100/1000BaseT + 2 puertos SFP 100/1000BaseX Enlaces ascendentes. Capa 2, sin ventilador, IP40, montaje en riel DIN, entrada de alimentación dual redundante de 18–60 V CC. Backplane de 20 Gbps, tabla MAC de 4K. Temperatura de funcionamiento De -40 °C a +75 °CCertificaciones: CE, FCC.
¿Cómo instalo y enciendo el ISE5010D?
Se monta en un riel DIN de 35 mm. Conecte las entradas de alimentación redundantes a una fuente de 18–60 V CC (nota: solo 18–60 V CC, no el rango más amplio de 9,6 V de los modelos ISE más pequeños). Instale módulos SFP 100BaseFX o 1000BaseSX/LX compatibles para enlace ascendente de fibra, o utilice los puertos SFP para SFP de cobre de corto alcance. Plug-and-play.
¿Qué opciones de configuración tiene el ISE5010D?
Dos interruptores DIP físicos: Calidad de servicio (prioridad WRR de 2 colas) y Transmisión de protección contra tormentasLos dos puertos de enlace ascendente SFP negocian automáticamente una velocidad de 100 o 1000 Mbps según el módulo instalado. No tiene interfaz gráfica web ni interfaz de línea de comandos.
¿Cuándo debo elegir el ISE5010D en lugar del ISM5010D?
Elegir ISE5010D Para implementaciones Gigabit no administradas donde necesita enlaces ascendentes de fibra pero no necesita configuración de software. Elija ISM5010D Cuando se necesita la misma cantidad de puertos (8 Gigabit de cobre + 2 SFP) con administración completa de capa 2 (VLAN, RSTP, IGMP, LACP, ACL, SNMP, duplicación de puertos) y configuración remota, el ISM5010D añade compatibilidad con SFP de 2,5 G y un backplane de 44 Gbps.
—
