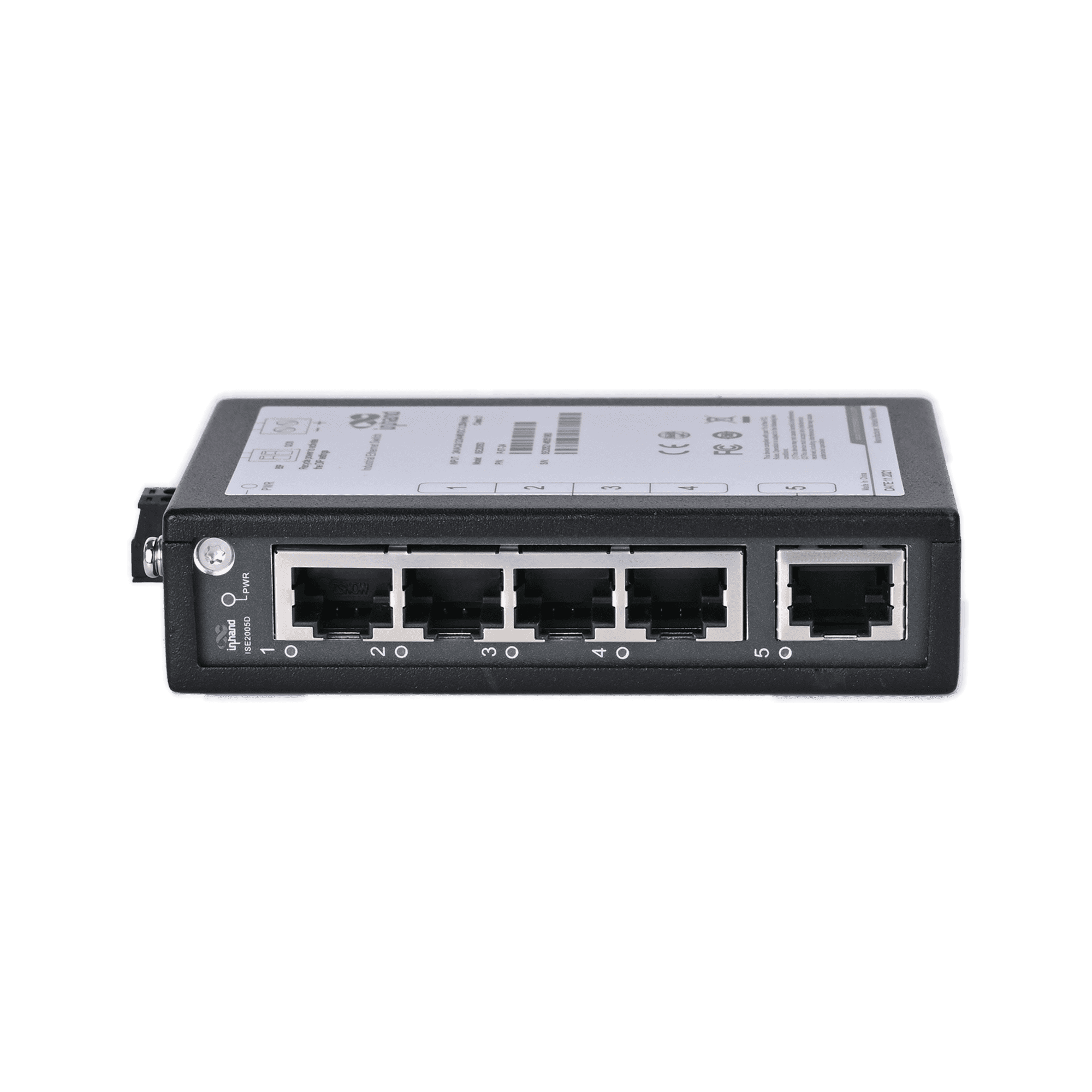

ISE2005D
Conmutador Ethernet industrial
Este conmutador Ethernet industrial no gestionado proporciona 5 puertos 10/100Base-T para la conectividad de redes industriales.
DESCRIPCIÓN GENERAL
Diseñado para una conmutación Ethernet industrial sencilla y fiable.
Control de QoS de hardware
Permite a los usuarios habilitar o deshabilitar las funciones de QoS mediante interruptores DIP en el panel frontal para priorizar el tráfico para aplicaciones industriales específicas.
Transmisión de protección contra tormentas
Admite la protección contra tormentas de difusión habilitada por conmutadores de hardware para evitar el tráfico excesivo y mejorar la estabilidad de la red.
Herrajes de grado industrial
Fabricado con chipsets de grado industrial y una robusta carcasa de aluminio fundido a presión para un funcionamiento fiable en entornos difíciles.
Diseño compacto sin ventilador
Presenta un diseño compacto y sin ventilador, con una carcasa de aluminio fundido a presión para una fácil instalación y una disipación de calor fiable.
Amplio rango de temperatura de funcionamiento
Permite el funcionamiento sin ventilador en un amplio rango de temperaturas, desde -40 °C hasta +75 °C, para instalaciones industriales sin supervisión.
Protección de energía robusta
Admite una amplia gama de entradas de alimentación de CA y CC, con protección integrada contra sobrecargas y sobretensiones para un funcionamiento industrial fiable.
-
Especificaciones técnicas clave
Certificaciones CE, FCC, ULDimensiones / Peso 24 x 100 x 61,8 mm / 0,23 kgEMC IEC 61000-4-2/3/4/5/6/18 Clase 3, IEC 61000-4-8 Clase 5Ambiente Temperatura de funcionamiento: -40 a +75 °C, IP30Puertos 5 x 10/100BaseTFuerza 9,6-60 V CC y 18-30 V CA, 5 WRendimiento de conmutación Backplane de 16 Gbps, almacenamiento y reenvío, MAC 4KTipo Conmutador Ethernet industrial no gestionado de capa 2
-
Rendimiento físico
Método de enfriamiento Refrigeración sin ventiladorDimensiones (Ancho × Profundidad × Alto) 24 mm × 100 mm × 61,8 mmRecinto Carcasa metálica sin juntas totalmente cerradaHumedad 5 \~ 95% (no condensable)Protección contra la entrada de agua IP30Método de montaje Montaje en carril DINTemperatura de funcionamiento -40 °C ~ +75 °CTemperatura de almacenamiento -40 °C ~ +85 °CPeso 0,23 kg
-
Rendimiento del hardware
Ancho de banda del plano posterior 16 GbpsInterruptor DIP Calidad de servicio (QoS), Protección contra tormentas de transmisión (BSP)Tamaño de tabla MAC 4KTamaño del búfer de paquetes 1,5 MbitsTipo de procesamiento Almacenamiento y reenvíoRetardo de conmutación <10 μs
-
Parámetros de potencia
Voltaje de funcionamiento 9,6–60 VCC y 18–30 VCAProtección contra sobrecorriente CompatibleConsumo de energía 5 WProtección contra polaridad inversa Compatible
-
Características electromagnéticas
Servicios Médicos de Emergencia IEC(EN)61000-4-2, Clase 3; IEC(EN)61000-4-3, Clase 3 IEC(EN)61000-4-4, Clase 3; IEC(EN)61000-4-5, Clase 3 IEC(EN)61000-4-6, Clase 3; IEC(EN)61000-4-8, Clase 5 IEC(EN)61000-4-18, Clase 3
-
Certificaciones
Certificaciones CE, FCC, UL
-
Seguro de calidad
MTBF 35 añosPeríodo de garantía 5 años
-
Configuración de los interruptores DIP
Protección contra tormentas de difusión (BSP) – Desactivada Desactiva la función de protección contra tormentas de transmisión.Protección contra tormentas de difusión (BSP) – En Permite la protección contra tormentas de difusión para todos los puertos (permite un máximo de 200 paquetes de difusión por segundo).Calidad del Servicio (QoS) – Desactivado Deshabilita la función QoSCalidad del servicio (QoS) – En Habilita la función QoS y procesa las prioridades de los paquetes en 2 colas WRR. Prioridad 7, 6, 5, 4 → Cola 1 (Peso WRR 16); Prioridad 3, 2, 1, 0 → Cola 0 (Peso WRR 1)
Paquete estándar*
- Conmutador industrial no gestionado ISE2005D *1
* El contenido del paquete estándar varía según los códigos de pedido estándar.
Contáctanos Para obtener más información sobre nuestras opciones de embalaje, contáctenos directamente.
Casos relacionados
Infraestructura de carga inteligente para vehículos eléctricos
Aplicaciones y casos prácticos de estaciones de carga para vehículos eléctricos en exteriores. Puntos clave: Conectar y proteger…
Más información →
Monitorización distribuida de plantas de energía solar fotovoltaica
Aplicaciones y casos prácticos de monitorización de plantas de energía solar fotovoltaica distribuidas: Conclusiones clave para maximizar…
Más información →
Suministro secundario de agua
Aplicaciones y casos prácticos de sistemas de abastecimiento de agua secundarios: Conclusiones clave sobre sistemas de abastecimiento de agua secundarios inteligentes…
Más información →Preguntas frecuentes
¿Qué es el ISE2005D?
El ISE2005D es un conmutador Ethernet industrial de 5 puertos no administrado con 5× 10/100BaseT cobre Puertos RJ45. Capa 2, sin ventilador, IP30, montaje en riel DIN, entrada de alimentación dual redundante de 9,6–60 V CC / 18–30 V CA. Temperatura de funcionamiento De -40 °C a +75 °C. Backplane de 16 Gbps, tabla MAC de 4K, Retardo de conmutación inferior a 10 µs. Certificaciones: CE, FCC, UL, EN61000 EMC.
¿Cómo instalo y enciendo el ISE2005D?
Se monta en un riel DIN de 35 mm mediante el clip integrado. Conecte las entradas de alimentación redundantes a una fuente de 9,6–60 V CC o 18–30 V CA; ambas entradas admiten el mismo voltaje y ofrecen conmutación automática por error. Conecte los dispositivos Ethernet a los 5 puertos RJ45. Plug-and-play; no requiere configuración de software para su funcionamiento básico.
¿Qué opciones de configuración tiene el ISE2005D?
El dispositivo cuenta con dos interruptores DIP físicos: Calidad de servicio (Prioridad WRR de 2 colas para la priorización del tráfico) y Transmisión de protección contra tormentas (limita la inundación de difusión para proteger los dispositivos conectados). Configure las posiciones de los DIP antes de encender el dispositivo. El ISE2005D no tiene interfaz gráfica web, ni interfaz de línea de comandos, ni SNMP; estos DIP son las únicas opciones configurables.
¿Cuándo debería elegir el ISE2005D en lugar del ISE5005D?
Elegir ISE2005D Para implementaciones de Fast Ethernet (10/100 Mbps) donde no se necesita Gigabit, típico para controladores industriales, sensores y PLC heredados. Elija ISE5005D Cuando los dispositivos requieren velocidad Gigabit (1000 Mbps), como cámaras IP modernas, NVR o equipos industriales de mayor ancho de banda. Ambos cuentan con 5 puertos, el mismo formato para riel DIN y el mismo rango de entrada de alimentación.
—
