Glasfaseranschluss vs. Ethernet-Anschluss: Was ist der Unterschied?
Blogs
Wichtigste Erkenntnisse
Einige von Ihnen würden nach den Schnittstellen des Switches fragen. Es handelt sich um die Umwandlung des Übertragungsmediums auf der rein physikalischen Schicht, also die Umwandlung optischer und elektrischer Signale.
Einige von euch werden Fragen zu den Benutzeroberflächen der Switch haben. Wie benutzt man sie? Lasst uns jetzt mehr darüber erfahren.
Was ist ein Glasfaserstecker?
Die Glasfaserschnittstelle ist die physikalische Verbindung zwischen Glasfaserkabeln. Das Prinzip beruht darauf, dass Licht vom lichtdichten Medium in das lichtärmere Medium eintritt und dabei totalreflektiert wird. Üblicherweise gibt es verschiedene Typen wie SC, ST, FC usw., die als Glasfaserschnittstelle für große Geräte wie Serverräume und -schränke eingesetzt werden.
Die wichtigsten Modultypen von Glasfasern sind folgende:

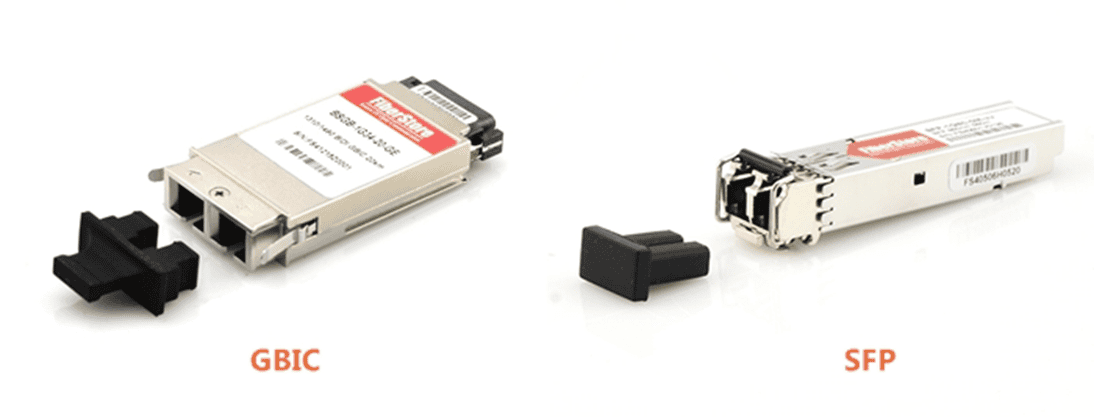

Wenn es um optische Schnittstellen geht, kommen wir nicht umhin, GBIC und SFP zu erwähnen. Was ist SFP? Es handelt sich um ein optisches SFP-Modul.
GBIC ist ein Schnittstellengerät, das elektrische Gigabit-Signale in optische Signale umwandelt. GBIC ist im laufenden Betrieb austauschbar. Es handelt sich um ein austauschbares Produkt, das internationalen Standards entspricht. Gigabit-Switches mit GBIC-Schnittstelle haben aufgrund ihrer flexiblen Austauschbarkeit einen großen Marktanteil. SFP kann vereinfacht als eine verbesserte Version von GBIC verstanden werden.
SFP unterstützt SONET, Gigabit-Ethernet, Fibre Channel und einige weitere Kommunikationsstandards. Dieser Standard wurde auf SFP+ erweitert und ermöglicht Übertragungsraten von bis zu 10 Gbit/s, einschließlich 8-Gigabit-Fibre-Channel und 10GbE. Im Vergleich zu den Modulversionen Xenpak, X2 oder XFP befinden sich bei SFP+-Modulen einige Schaltkreise direkt auf dem Motherboard und sind nicht in den Modulen integriert.
SFP+
SFP+ ist ein optisches Fasermodul, ein im laufenden Betrieb austauschbarer optischer Transceiver, der unabhängig vom Kommunikationsprotokoll arbeitet und eine Weiterentwicklung von SFP darstellt. SFP wird häufig in Ethernet- sowie 1G-, 2G- und 4G-Glasfasernetzen eingesetzt. Um den höheren Datenraten gerecht zu werden, verfügt SFP+ über eine verbesserte elektromagnetische Abschirmung und Signalschutzfunktionen im Vergleich zu SFP und verwendet eine neue Spezifikation für die elektrische Schnittstelle.
Was ist ein Ethernet-Anschluss?
Der Ethernet-Anschluss verhält sich ähnlich wie der optische Anschluss. Er bezieht sich auf die physikalischen Eigenschaften des Kabels, hauptsächlich auf das Kupferkabel, und überträgt das elektrische Signal. Gängige Netzwerkschnittstellen sind heutzutage 100-Megabit- und Gigabit-Anschlüsse.
Vereinfacht gesagt, ist ein Ethernet-Anschluss eine gewöhnliche Netzwerkschnittstelle mit einer Standardgeschwindigkeit von 10 Mbit/s oder 100 Mbit/s, wobei einige auch 1000 Mbit/s unterstützen. Die maximale Übertragungsdistanz über einen Ethernet-Anschluss beträgt 100 m.
Der Unterschied zwischen einem optischen Anschluss und einem Ethernet-Anschluss
1. Es handelt sich um die Umwandlung des Übertragungsmediums auf der rein physikalischen Schicht, also um die Umwandlung von optischen in elektrische Signale.
2. Der optische Anschluss ist das, was wir üblicherweise als optischen Erweiterungssteckplatz bezeichnen und der in eine Glasfaser zur Datenübertragung über große Entfernungen gesteckt werden kann; der Ethernet-Anschluss ist das, was wir oft als RJ45-Anschluss bezeichnen, also der Netzwerkkabelanschluss.
3. Alle Datenraten unter 155 Mbit/s sind elektrische Schnittstellen, alle über 155 Mbit/s sind optische Schnittstellen; 15 Mbit/s können eine elektrische oder eine optische Schnittstelle sein; die lokale Verbindung kann eine elektrische oder eine optische Schnittstelle sein; Verbindungen zwischen Standorten erfolgen ausschließlich optisch; elektrische Signale werden mit Koaxialkabeln übertragen.
Endlich,
1. Im Gegensatz dazu ist die Glasfasertechnik wesentlich komplexer. Die Schnittstellentypen von Glasfasern unterscheiden sich je nach Datenrate, beispielsweise die bereits erwähnten SFP (Gigabit Optical Interface) und SFP+ (10 Gigabit Optical Interface), und im Projekt wird auch QSFP+ (40G Optical Interface) zum Einsatz kommen.
2. Um den 10-Gigabit-Glasfaseranschluss des Switches zu nutzen, benötigen Sie ein SFP+ 10-Gigabit-Glasfasermodul. Das 10-Gigabit-Dual-Core-Glasfasermodul (Dual-Core ist die gängigste Bauform, ein Modul zum Senden und eines zum Empfangen) verfügt über zwei LC-Schnittstellen.
3. Sind zwei Switches verbunden, wird ein LC-LC-Glasfaser-Patchkabel benötigt. Sind die Switches an einen Verteilerrahmen angeschlossen, hängt die benötigte Verbindung vom Typ des Verteilerrahmens ab. Handelt es sich am anderen Ende um einen FC-Verteilerrahmen, wird ein LC-FC-Patchkabel benötigt.
