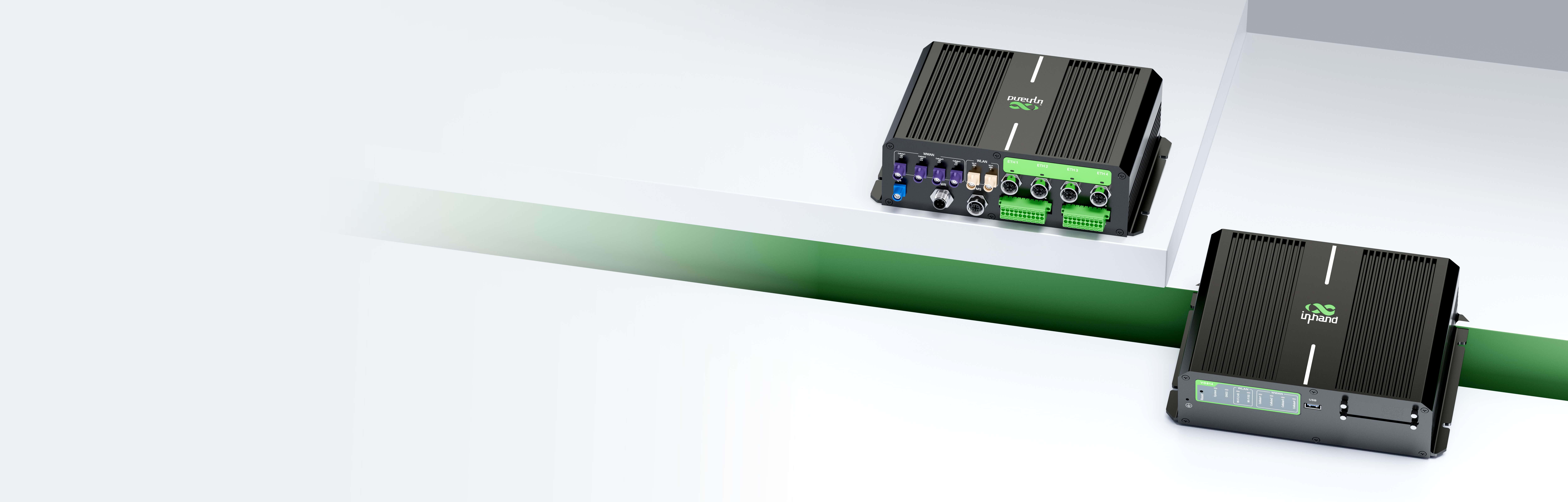

VG814-Route
Portail des véhicules
Passerelle véhicule tout-en-un pour bus et tramways, dotée de connecteurs M12 conformes à la norme ITxPT et compatibles 5G, Wi-Fi 5, pour une connectivité sécurisée et une informatique de périphérie dans les STI.
Vidéo du guide de démarrage rapide
Passerelle 5G conforme à la norme ITxPT pour les transports intelligents
5G haut débit et Wi-Fi Gigabit
Prend en charge la 5G/LTE-A et le Wi-Fi 5 double bande pour garantir un accès Internet haut débit fiable pour le Wi-Fi des passagers, la vidéosurveillance et les systèmes de billetterie.
Conception conforme à la norme ITxPT
Doté de connecteurs M12 et FAKRA prêts à l'emploi, il est entièrement conforme aux normes ITxPT pour une interopérabilité optimale dans les transports publics.
Informatique de périphérie puissante
Le processeur intégré haute performance prend en charge Python et Docker, permettant le développement d'applications personnalisées et le traitement de données en temps réel embarqué.
Télématique embarquée avancée
Intègre les interfaces OBD-II, J1939 et CAN Bus pour collecter les diagnostics du véhicule en temps réel, favorisant une gestion et une maintenance efficaces des flottes.
Suivi GNSS de haute précision
Doté d'un système GNSS haute sensibilité à 72 canaux, il assure un suivi précis et continu de la localisation du véhicule afin d'optimiser la planification des itinéraires.
Fiabilité de niveau industriel
Conçue pour les environnements difficiles, elle bénéficie d'une protection IP54 et intègre des puces industrielles. Certifiée CE, E-Mark, ECE R10 et R118.
-
Spécifications techniques de base
Réseau cellulaire 4G Cat6 / 5G / 5G+5G RedCap (selon le modèle)Edge et Cloud Prend en charge C/C++, Python et Docker ; compatible avec Azure/AWS IoT ; FlexAPIAdaptation environnementale Température de fonctionnement : -30 °C à +70 °C ; température de stockage : -40 °C à +85 °C ; 95% HR à 40 °CCapacité d'interface 4 ports Ethernet Gigabit (M12 codés en X), CAN, RS232, RS485, USB 3.0, 11 entrées/4 sortiesDimensions mécaniques 223 x 66,2 x 181,36 mm, 1340 g, fixation muraleFonctionnalités réseau APN, VPDN, DHCP, DNS, DDNS, routage statique/RIP/OSPF/BGPCapacité de positionnement GPS/GLONASS/Galileo/Beidou, précision CEP de 2,5 m, jusqu'à 10 HzAlimentation et consommation électrique 9-48 V CC, consommation électrique typique 6,240 W, crête 15,192 WPlateforme de traitement Processeur quadricœur ARM Cortex-A7 717 MHz, 1 Go de mémoire DDR3L, 8 Go de mémoire eMMCProtection et certifications IP53, ECE R10/R118, EN45545-2/EN50155/EN50121/EN61373, CE/UKCA/RoHS/E-Mark/ITxPTCapacité de sécurité Pare-feu SPI, ACL, NAT/NAPT, IPsec/OpenVPN/L2TP/GRECapacité Wi-Fi Wi-Fi 5 double bande (2,4/5 GHz), point d'accès/client, multi-SSID, portail captif
-
Plateforme de base
processeur ARM Cortex-A7 (quadruple cœur)Éclair 8 Go eMMCFréquence 717 MHzBÉLIER 1 Go DDR3L
-
Réseaux cellulaires et de mise en réseau
Connecteur d'antenne Cellulaire : FAKRA codé D ; Wi-Fi : FAKRA I-codéCellulaire 4G Cat6 / 5G / 5G+5G RedCap (selon le modèle)Ethernet 4 ports Ethernet Gigabit, connecteur femelle M12 à codage XSIM 2 x SIM (2FF)
-
Positionnement par satellite
Calcul à l'estime Accéléromètre et gyroscope intégrés pris en chargeRécepteur GNSS GPS, GLONASS, Galileo, BeidouPrécision de la position 2,5 m CEPSensibilité du suivi -160 dBmTaux de mise à jour Jusqu'à 10 Hz
-
Interfaces véhicule
Audio Canal gauche/droite, entrée microBus CAN 1 x CAN 2.0B + 1 x CAN 2.0B FMSE/S 11 x DI, 4 x DOEn série 1 port RS232, 1 port RS485USB 1 port USB 3.0 (Type-A)
-
Wi-Fi
Fréquence Double bande 2,4/5 GHzPuissance de sortie 2,4 GHz : 17 dBm ; 5 GHz : 17 dBmProtocole Wi-Fi 5 (IEEE 802.11 a/b/g/n/ac)Mode de fonctionnement AP / Client
-
Pouvoir
Tension d'entrée 9-48 V CCPuissance de crête 15,192 ODéfinition de l'épingle V+, V-, Allumage, NC (4 broches)Connecteur d'alimentation M12 mâle codé APuissance de veille 0,0416 WPuissance de fonctionnement typique 6,240 W
-
Mécanique et environnement
Refroidissement sans ventilateurDimensions (L x H x P) 223 x 66,2 x 181,36 mmEnceinte AluminiumHumidité 95% RH à 40 °CMontage fixation muraleTempérature de fonctionnement -30 °C à +70 °CIndice de protection IP53température de stockage -40 °C à +85 °CPoids 1340 g
-
Conformité et certifications
Certifications CE, UKCA, RoHS, E-Mark, ITxPTNorme ferroviaire EN45545-2, EN50155, EN50121, EN61373Norme du véhicule ECE R10, ECE R118
-
Fonctionnalités réseau
Authentification d'accès CHAP/PAP/MS-CHAP/MS-CHAP V2Diagnostic Ping, Traceroute, tcpdump, test de vitesseApplications de propriété intellectuelle Serveur/relais/client DHCP, relais DNS, DDNS, Telnet, SSH, HTTP, HTTPS, MQTTRoutage IP Routage statique, RIP, OSPF, BGPProtocole LAN ARP, EthernetAccès au réseau APN, VPDNVLAN VIDs 1-127
-
Sécurité
AAA Authentification locale, Radius, TACACS+, LDAPCertificats PEM, PKCS12, SCEP, CRLPare-feu SPI, protection contre les attaques par déni de service (DoS), filtrage multicast/ping, ACLNAT NAT, NAPT, DMZ, mappage de portsNiveaux d'utilisateur Administrateur et utilisateur en lecture seuleVPN VPN IPsec, OpenVPN, L2TP, GRE
-
Fiabilité
Détection de liens Détection de disponibilité configurable pour le basculementStockage hors ligne Stockage intégré pour la mise en cache des données en cas de déconnexionRedondance Routes statiques flottantes, VRRP, sauvegarde d'interfaceChien de garde Récupération automatique en cas de panne de l'appareil
-
Fonctionnalités Wi-Fi
Cryptage WEP/TKIP/AESAutre Plusieurs SSID, portail captifSécurité Authentification par clé partagée et WPA/WPA2
-
Informatique de périphérie et services
API FlexAPI sur MQTT/HTTP/TCPServices intégrés Inventaire, temps, GNSS, FMStoIP, courtier MQTTIntégration au cloud Microsoft Azure, AWS IoT et plateformes tiercesProgrammabilité C/C++, Python, DockerSDK Kit de développement logiciel (SDK) Python 3, SDK Docker, SDK Azure IoT Edge
Forfait standard*
- Passerelle véhicule VG814 *1
- Câble d'alimentation VG814 *1
* Le contenu des colis standard varie selon les codes de commande standard.
Accessoires en option
- Antenne 5G FAKRA *4
- Antenne 4G FAKRA *2
- Antenne Wi-Fi FAKRA *2
- Antenne GNSS FAKRA *1
- Câble réseau M12 mâle codé en X vers RJ45
- Câble auxiliaire ITxPT*1
- Câble d'alimentation CC VG814 ITxPT*1
- Câble FMS ITxPT*1
Contactez-nous directement pour en savoir plus sur nos options d'emballage.
DeviceLive
Plateforme de gestion des appareils IoT
Gestion des appareils, surveillance à distance, gestion des applications périphériques et maintenance à distance pour aider les entreprises industrielles à construire des réseaux périphériques intelligents.
Cas connexes
Connectivité 5G pour les véhicules autonomes
Connectivité 5G pour les véhicules autonomes : applications et cas d’utilisation – Points clés à retenir…
En savoir plus →
Système de transport public intelligent
Applications et cas de systèmes de transport public intelligents : points clés à retenir ; Transports intelligents : une danse…
En savoir plus →Foire aux questions
Quelles sont les certifications dont bénéficie le VG814-Road ?
VG814-NRQ3-WGV (5G Sub-6 + LTE Cat 20, mondial sauf Chine) et VG814-FQ59-WGV (LTE Cat 6, Europe/APAC) maintien Certifications CE, UKCA, RoHS, E-Mark et ITxPT Certifications. Le VG814-Road est conçu pour les déploiements sur véhicules routiers et autobus de transport public avec des connecteurs d'antenne automobile FAKRA, une prise en charge du service de transport public ITxPT et une protection IP53.
Comment mettre sous tension le VG814-Road dans un véhicule ?
Le VG814-Road nécessite un signal d'allumage (IGT) pour s'allumer. Connectez la broche IGT du connecteur PWR à 4 broches à une source d'alimentation commandée par l'allumage. La plage de tension d'entrée est de 9 à 48 V CC. Les LED s'allument et la séquence de démarrage se termine une fois le signal IGT activé. Pour les tests en laboratoire, la broche IGT peut être temporairement connectée à V+.
Comment connecter le VG814-Road au réseau cellulaire et configurer l'APN ?
Appareil éteint, insérez la ou les cartes SIM. Allumez l'appareil (vérifiez que le voyant IGT est activé) : le VG814-Road détecte automatiquement l'opérateur et applique l'APN correspondant dans la plupart des cas ; aucune configuration manuelle n'est donc nécessaire. Si la connexion cellulaire ne s'établit pas, connectez-vous, accédez aux paramètres cellulaires dans l'interface web, configurez l'APN conformément aux exigences de votre opérateur, puis cliquez sur « Activer ». AppliquerVérifiez en consultant le LED cellulaireVert fixe = connexion établie ; vert clignotant = connexion en cours ; rouge clignotant = échec de la connexion (module ou carte SIM non détectés) ; éteint = connexion désactivée. La couleur de la LED indique la puissance du signal.
Comment le VG814-Road se compare-t-il au VG710 ?
Ce sont deux passerelles embarquées avec GNSS et navigation inertielle, Wi-Fi 5 double bande et informatique de périphérie (Python, Docker, C/C++). Principales différences :
| VG814-Route | VG710 | |
| — | — | — |
| Connecteurs d'antenne/Ethernet | FAKRA (code couleur) + GbE à codage X M12 | SMA + RJ45 GbE |
| Options cellulaires | 5G Sub-6 (NRQ3) ou LTE Cat 6 (FQ59) | 4G LTE (de base) — 5G sur VG710-H |
| Tension d'entrée | 9–48 V CC | 9–36 V CC |
| E/S numériques | 11× DI + 4× DO | 4× DI/AI + 2× DO |
| Diagnostic du véhicule | CAN 2.0B (×2, FMS + principal), OBD-II, J1939 | CAN (×2), OBD-II, J1939, J1708, LIN, ID du pilote 1-Wire |
| Options sans fil | — | Bluetooth 4.1 |
| Indice de protection IP | IP53 | IP64 |
Choisissez le VG814-Route lorsque le déploiement nécessite un Ethernet M12 résistant aux vibrations, une entrée plus large de 9 à 48 V (flottes à tensions mixtes, bus électriques), une densité d'entrées/sorties numériques plus élevée pour l'intégration de capteurs de véhicule ou une option 5G + LTE de dernière génération sur une plateforme unique. Choisissez le VG710 lorsque vous avez besoin d'un bus J1708 / LIN, de dongles d'identification de pilote 1-Wire, du Bluetooth ou d'une protection de boîtier IP64 supérieure.
